24V转5V稳压芯片，同步降压DC-DC转换器，低静态电流
发布时间：2021-1-3 18:02
发布者：kua15302678724
|

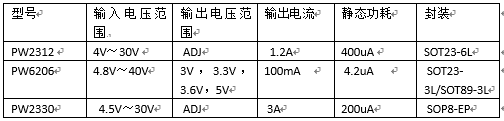

24V转20V，24V转15V ，24V转12V，24V转9V，24V转5V，24V转3.3V，24V转3V，24V转1.8V，24V转1.2V. 5V降压芯片，5V稳压芯片，5V降压芯片，5V稳压芯片5V降压芯片，5V稳压芯片，5V降压芯片，5V稳压芯片，5V降压芯片，5V稳压芯片，5V降压芯片，5V稳压芯片，5V降压芯片，5V稳压芯片，5V降压芯片，5V稳压芯片，24V转5V降压芯片，24V转5V稳压芯片可以用PW2312,PW6206,PW2330.
PW2330开发了一种高效率的同步降压DC-DC转换器3A输出电流。PW2330在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS（ON）以最小化传导损失。PW2330采用专有的瞬时PWM结构，实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外，它在在连续传导模式下的500kHz伪恒定频率，以最小化电感器和电容器。 特征 l 内部整流MOS的低RDS（on）（顶部/底部）：90/60 mΩ l 4.5-30V输入电压范围 l 瞬时PWM架构实现快速 l 瞬态响应 l 外部软启动限制涌入电流 l 恒频：500kHz l 3A连续负载电流能力 l 输出过电流限制 l 输出短路保护当前折回 l 热关机和自动恢复 l 符合RoHS标准且无卤素 l 紧凑型包装：SOP8-EP 应用 l 液晶显示器 l 液晶电视 l 机顶盒 l 北美 l 大功率AP路由器 l 液晶显示器 l DVR/NVR

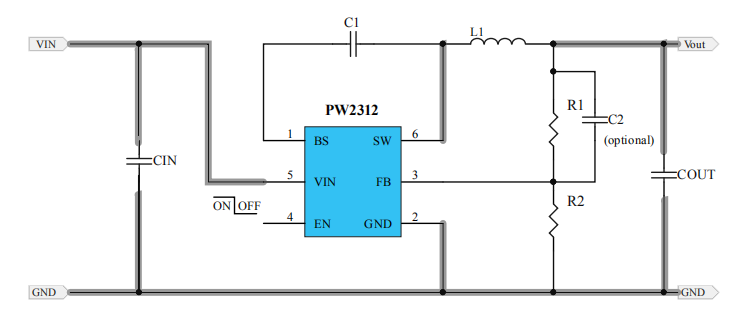

Tss(ms)=Css(nF)*0.6(V)/10(uA) PW2312是一颗DC-DC同步降压转换器芯片，输入电压范围4V-30V，最大负载电流1.2A，可调输出电压，频率1.4MHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。 PW2312是一颗高频率，同步整流降压开关转换器，内部集成了功率MOS管，节省了外部肖特基二极管，并提高了效率，PW2312采用SOT23-6的封装形式，可最大1.5A的输出电流。 PW2312具有宽范围的输入电压：4V-30V，可调的输出电压，最大输出电流1.5A.典型应用电路

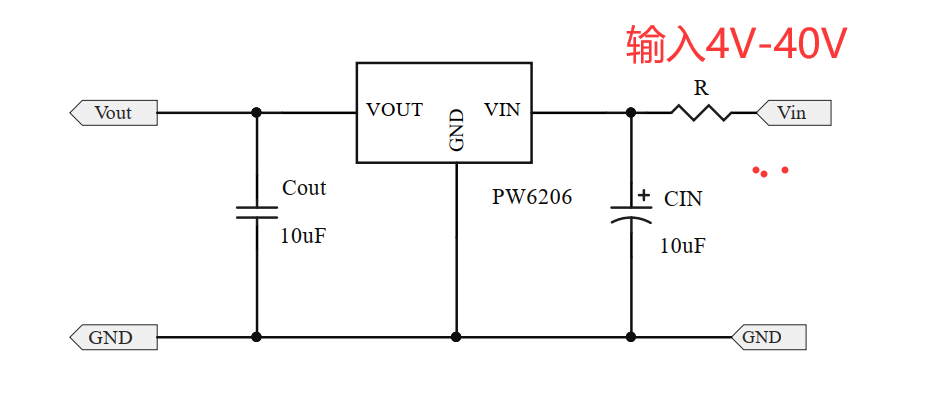

PW6206系列是一款高精度，高输入电压，低静态电流，高速，低功耗，具有高纹波抑制的线性稳压器。 PW6206的输入电压4.75V - 40V，负载电流为在电压=5V和VIN=7V时高达300mA。该设备采用BCD工艺制造。PW6206 提供过电流限制、软启动和过温保护，确保设备工作在正常情况下。 PW6206提供3V,3.3V，5V输出电压选择，静态电流4.2uA。 PW6206标准SOT23-3L封装。产品无铅无卤。 在高压应用中，建议R、Cin选用如下：
|
