有特殊功能的音频振荡器
发布时间:2011-9-1 14:30 发布者:
我爱电子
关键词:
音频振荡器

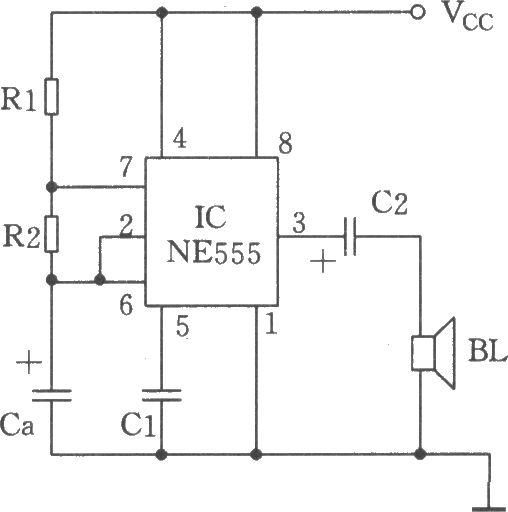

如图是一个以时基
电路
555
为核心,以及周围元件组成的多谐
振荡器
,其振荡频率f=1/0.693(R1 2R2)Ca,由公式中看到,振荡频率f决定于R1、R2和Ca的大小。改变其中任何一个元件的数值,都会使振荡频率的不同。当R1取4.3kΩ,R2取62kΩ,Ca取0.01μF时,可以算出f约为1125Hz,若改变Ca容量,振荡频率也会改变。
