78L05的高压版本芯片PW6513

发布时间:2020-12-18 15:56    发布者:kua15302678724
一般说明
PW6513系列是一款高精度,高输入电压,低静态电流,高速,低具有高纹波抑制的线性稳压器。输入电压高达40V,负载电流为在电压=5VVIN=7V时高达300mA。该设备采用BCD工艺制造。PW6513提供过电流限制、软启动和过温保护,确保设备工作在井况PW6513调节器采用标准SOT89-3L封装。标准产品无铅无卤素。代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
特征
  • 输入电压:4.75V~40V
  • 输出电压:1.8V~5.7V
  • 输出精度:<±2%
  • 输出电流:150mA(典型值)
  • 高达300mA@VIN=7VVOUT=5V
  • 电源抑制比:60dB@100Hz
  • 跌落电压:600mV@IOUT=100mA
  • 静态电流:4.2μA@VIN=12V(典型)
  • ESD高压断路器:8KV
  • 电容器选择:10μF
应用
典型应用电路
申请信息
输入电容器
VINGND引脚之间需要10μF的输入电容。电容器放置尽量靠近VIN引脚,建议使用电解电容器。容忍度并且必须考虑温度系数,以保证电容器工作在工作范围超过整个温度范围和工作条件。
输出电容器
在实际应用中,选择输出电容器以保证其稳定运行是很重要的。稳定和正确选择的电容为1μF。电容公差应为±30%或优于工作温度范围。建议电容器类型为MLCC
空载稳定性

PW6513将在无外部负载的情况下保持稳定和调节。这一点尤其重要在CMOS RAM中保持活跃的应用。

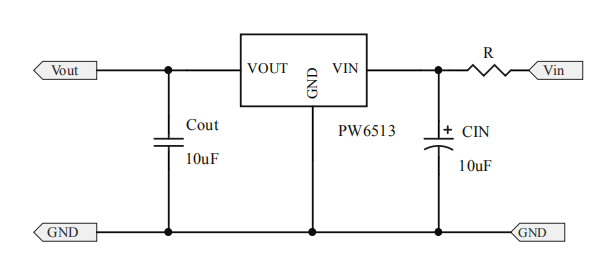

典型电路

下图显示了PW6513设备的典型应用电路。外部的价值应根据应用情况仔细选择部件。在封堵应用中,因为过冲引起的芯片上电源的插入和拔出可能会损坏对于芯片,建议VIN小于30V,输入电压峰值不应超过45V
在封堵应用中,建议RC1选用如下:

1.C1=10μF~100μF电解电容器,电压大于50VR=0

2.C1=1μF~10μF MLCC,电压V大于50V1206R=2Ω

应仔细选择电阻器,以确保有足够的裕度来维持浪涌电流堵塞时
