三节锂电池充电管理芯片，IC电路图如何设计

kua15302678724

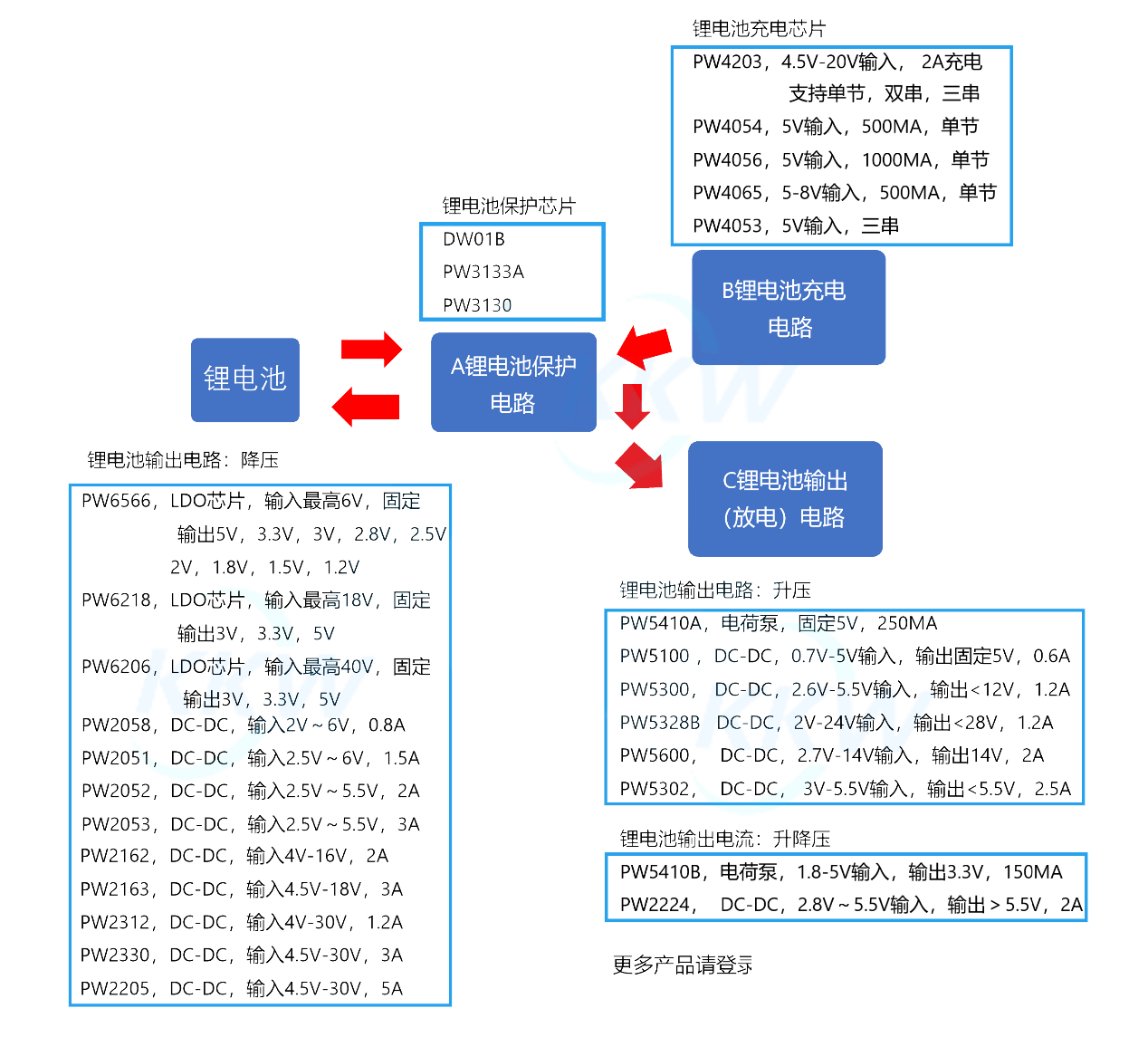

关于三节锂电池供电的产品，在三节锂电池上，需要三个电路系统： 1，三节锂电池保护电路， 2，三节锂电池充电电路， 3，三节锂电池输出电路。

1.三节锂电池保护电路，芯片电路图

控制三节锂电池池的充电电压，放电电压和过流保护等功能，和电解反接，输出短路保护等

2.三节锂电池充电电路

PW4053，输入5V，升压输出12.6V的三节锂电池充电管理芯片，1A；

PW4203，输入15V-20V，降压输出12.6V的三节锂电池充电电流芯片，2A

3.三节锂电池输出电路

对于三节锂电池的输出来说，如果是DC-DC的话，就由1A-5A的多种选择了。

如果是LDO的话，就有两个，PW6218输入电压最大18V，PW6206输入电压最大40V，都是SOT23-3封装。
