VGA+Audio转HDMI信号转换器方案ZY5621|VGA转HDMI高清转换器方案ZY5621
发布时间：2020-12-3 16:33
发布者：TEL18520874087
|
VGA+Audio转HDMI信号转换器或VGA转HDMI高清转换器方案产品特性：VGA转HDMI是将PC机的VGA信号和AUDIO信号转换成高清格式的HDMI信号输出，可以使显卡的VGA 输出通过本转换器转换后连接高清（1080P）的大屏幕电视。本转换器在处理VGA信号时，没有经过 Scaler处理，该转换器对信号只做格式变换，不对输入信号进行缩小、放大等技术处理，支持1080P 或1920ⅹ1080，输入与输出一致。支持VGA标准输入分辨率，兼容好、清晰度高。 信号传输： 1路VGA输入+1路立体声输入=1路HDMI音视频输出； 支持的PC分辨率如下： 640ⅹ480@60Hz,800ⅹ600@60Hz,1024ⅹ768@ 60Hz,1280ⅹ720@60Hz,1280ⅹ768@60Hz,1280ⅹ800@60Hz,1280ⅹ1024@60Hz,1360ⅹ768@60Hz,1600ⅹ1200@60Hz,1920ⅹ1080@60Hz,1920ⅹ1200@60Hz 音频输入： 1、接口：3.5mm，模拟音频输入（L/R） 2、HDMI输出端：采用标准HDMI母端接口，可音视频同步输出 3、VGA输入端：采用VGA母端接口，支持1080P输入 HDMI规范： 兼容HDCP,完美兼容HDMI1.3标准 基本参数： 1、HDMI高清信号输出，版本1.2 2、支持视频输入：VGA模拟信号 3、支持音频输入：R/L模拟信号 4、支持分辨率：800ⅹ600,1024ⅹ768,1280ⅹ720,1280ⅹ1024,1920ⅹ1080 5、信号标准：传输速率5.1Gbps；输出视频信号0.5~1.5Volts p-p 6、工作电流600mA 7、工作温度：-15~55℃ VGA+Audio转HDMI信号转换器或VGA转HDMI高清转换器产品设计框图：
VGA+Audio转HDMI信号转换器或VGA转HDMI高清转换器方案产品应用途径：

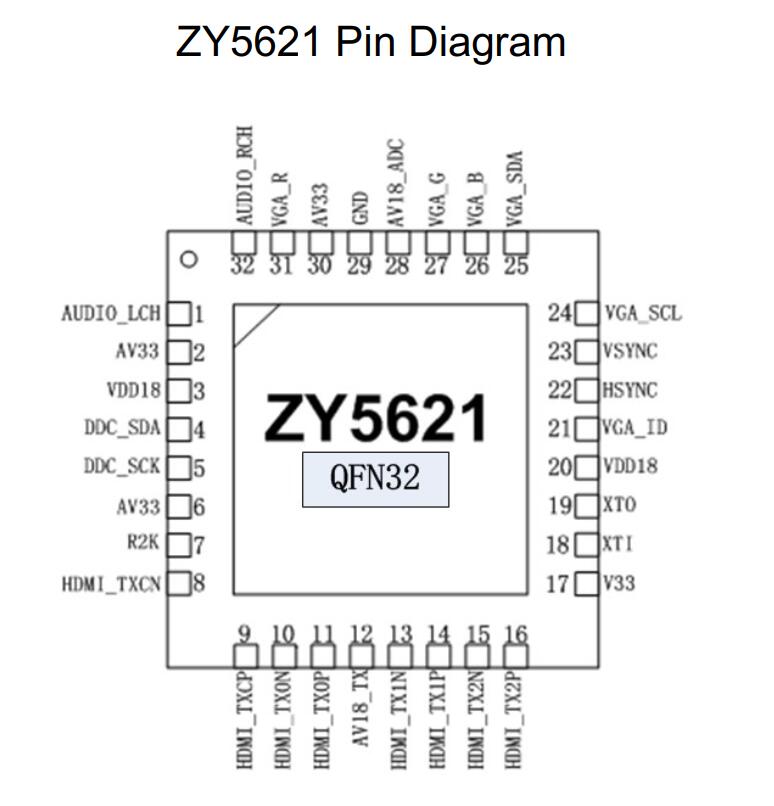

ZY5621专门用于设计VGA+Audio转HDMI信号转换器方案，其芯片参数特性如下： 1、采用新一代低功耗数字化芯片处理，24小时不间断工作 2、采用3D补偿技术，有效消除快速运动画面的抖动和拖尾现象。 3、采用DCDI处理技术 a、Faroudja研制的专利技术DCDI,可以消除普通高 清转换器在视频中的锯齿斜纹。 b、利用“bad edit detection”能力来检测各种视频码流中电影的原始码流并重建一个更为精确的视频信号，这样就形成了在完全垂直分辨率下无动态物质的图像。 c、利用TrueLife Enhancement技术来识别图像是细节转换，如皮肤细纹，斑点或头发。这些细节的处理使画面看起来更加清晰生动。 d、利用Motion Adaptive Processing技术。减少噪声的同时又不产生污点真实地还原了图像原有的面貌。 e、利用动态检测器技术来有选择性的对静态画面进行短暂滤波，并利用图像储存技术对被要求储存的色度进行储存。使用了此技术后，在颜色交错变化的场景：如平铺的屋顶、交叉图案的衣服、树叶场景等，从此不再出现多余的杂色。 4、采用Scaler视频处理技术 a、将低分辨率的VGA信号倍频至高清的1080P@60Hz输出 b、可以将色差YPBPR各种视频（480i,480p,720p,720i,1080p,1080i），经过Scaler up技术，提升至高清的1080P@60Hz输出 5、采用I2S技术，将输入的L/R模拟音频信号经过I2S技术，叠加至HDMI，让HDMI线方便的传输音频，消除模拟音频线的传输干扰。 ZY5621管脚配置；
ZY5621设计原理图如下：
ZY5621设计VGA+Audio转HDMI信号转换器产品详细的设计资料如下面附件中：
ZY5621_Product_data_sheet_v1.0(1).pdf
(923.16 KB)
|
