为大家介绍一款TI德洲仪器的LMZ14203TZX-ADJ/NOPB 采用引线式表面贴装 TO 封装的 SIMPLE SWITCHER® 6V 至 42V、3A 电源模块


LMZ14203 SIMPLE SWITCHER 电源模块是易于使用的降压直流/直流解决方案，可驱动高达 3A 的负载，并具有出色的电源转换效率、线路和负载调节以及输出精度。LMZ14203 采用创新型封装，可提高热性能并允许进行手工和机器焊接。

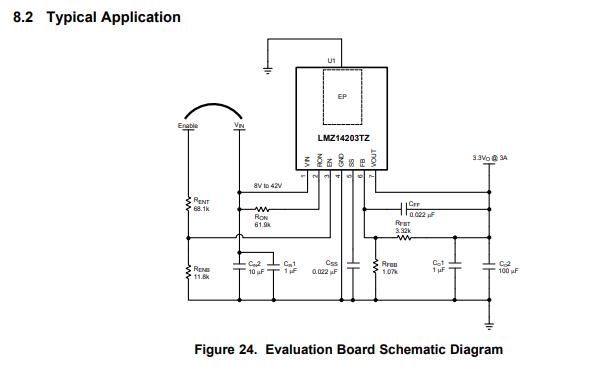

LMZ14203 支持 6V 至 42V 的输入电压轨范围，可提供低至 0.8V 的高精度可调节输出电压。LMZ14203 仅需三个外部电阻和四个外部电容器即可完善电源解决方案。LMZ14203 是一款稳定可靠的设计，可提供以下保护 功能：热关断、输入 UVLO、输出过压保护、短路保护、输出电流限制并支持启动至预偏置输出。单个电阻最高可将开关频率调节至 1MHz。

LMZ14203 的特性
●集成屏蔽电感器和简单的 PCB 布局
●采用外部软启动和精密使能组件实现灵活启动排序
●针对浪涌电流以及输入 UVLO 和输出短路等故障提供保护
●-40°C 至 125°C 的工作结点温范围
●用于简单装配和制造的单个外露垫和标准引脚分配
●针对现场可编程门阵列 (FPGA) 和特定用途集成电路 (ASIC) 供电的快速瞬态响应
●低输出电压纹波
●引脚到引脚兼容的系列器件：LMZ1420x（最大 42V 3A、2A、1A）、LMZ1200x（最大 20V 3A、2A、1A）
●针对 WEBENCH®电源设计工具完全启用
●电气规范
   ○总输出功率最大值达 18W
   ○输出电流高达 3A
   ○输入电压范围：6V 至 42V
   ○输出电压范围：0.8V 至 6V
   ○效率高达 90%
●性能优势
   ○在较高环境温度下运行不会降低耐热额定值
   ○高效率有效减少了系统产生的热量
   ○经过低辐射发射（电磁干扰 [EMI]）测试，符合 EN55022 B 类标准
   ○通过 10V/m 辐射抗扰性 EMI 测试，符合 EN61000 4-3 标准
●使用 LMZ14203 并借助 WEBENCH® 电源设计器创建定制设计方案
