9V转5V的降压IC和LDO方案选型

kua15302678724

9V转5V降压芯片，12V转5V降压芯片，9V转5V稳压芯片，12V转5V稳压芯片，

9V转5V恒压输出方案，12V转5V输出的恒压降压方案，9V转5V的LDO芯片，12V转5V的LDO芯片。

     9V和12V是两个很相邻的电压，所以再电路上，特别是再降压电路中，基本上效率和工作稳定的相差不是很大的，我们在芯片的选型上也能可以在同一个范围内了。9V转5V，和12V转5V有两种解决方案：1，DC-DC降压方案，2，LDO稳压方案

1，DC-DC降压方案

   9V和12V输入两种电压差比较低，同时又因为这两个电压值是比较常规的电压值了，所以在电源芯片上，大家都把范围做到互相兼容了。基本都是能互相兼容。

DC-DC    降压产品	输入电压	输出电压	输出电流	频率	封装
PW2058	2.0V～6.0V	1V～5V	0.8A	1.5MHz	SOT23-5
PW2051	2.5V～5.5V	1V～5V	1.5A	1.5MHz	SOT23-5
PW2052	2.5V～5.5V	1V～5V	2.0A	1.0  MHz	SOT23-5
PW2053	2.5V～5.5V	1V～5V	3.0A	1.0  MHz	SOT23-5
PW2162	4.5V～16V	1V～15V	2A	600KHZ	SOT23-6
PW2163	4.5V～16V	1V～15V	3A	600KHZ	SOT23-6
PW2205	4.5V～20V	1V～15V	5A	340KHZ	SOP8-EP
PW2312	4.0V～30V	1V～28V	1.2A	1.4  MHz	SOT23-6
PW2330	4.5V～30V	1V～28V	3A	130KHz	SOP8
PW2431	4.5V～40V	1V～30V	3A	340KHz	SOP8-EP
PW2558	4.5V～55V	1.25V～30V	0.8A	1.2  MHz	SOT23-6
PW2608	5.5V～60V	1.5-30V	0.8A	0.3-1Mhz	SOP8-EP
PW2815	4.5V～80V	1.5V～30V	1.5A	400KHZ	SOP8-EP
PW2906	12V～90V	1.25V～20V	0.6A	150KHZ	SOP8-EP
PW2902	8V～90V	5V～30V	2A	140KHZ	SOP8-EP
PW2153	8V～140V	5V～30V	4A	140KHZ	SOP8
。。。

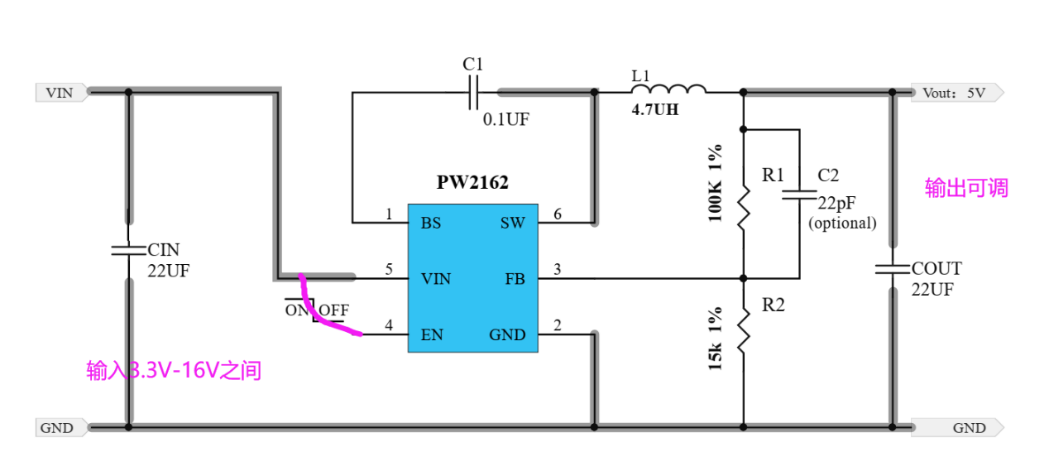

PW2162和PW2163，输入3.3V-16V的宽范围内，最大输出电流2A和3A的选择。同时PIN也是一样，可以很方便地设计和测试应用。

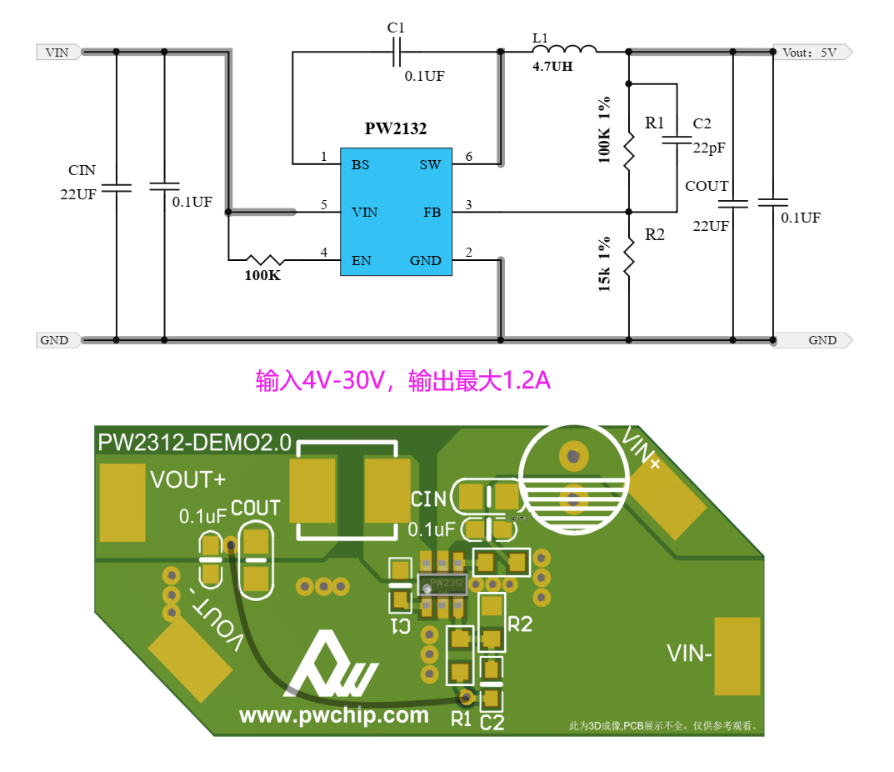

PW2312是一颗DC-DC同步降压转换器芯片，输入电压范围4V-30V，最大负载电流1.2A，可调输出电压，频率1.4MHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

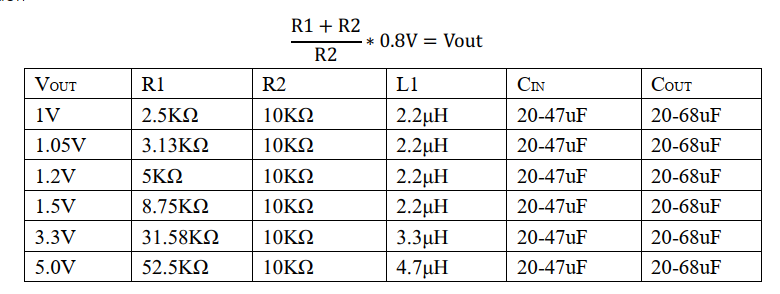

R1,R2为反馈电阻，通过两个电阻的阻值来调输出电压。

L1为电感，可选用贴片电感：屏蔽电感，功率电感等，电感饱和电流越大和体积越大也能最大化效率和温度。

2，LDO稳压方案

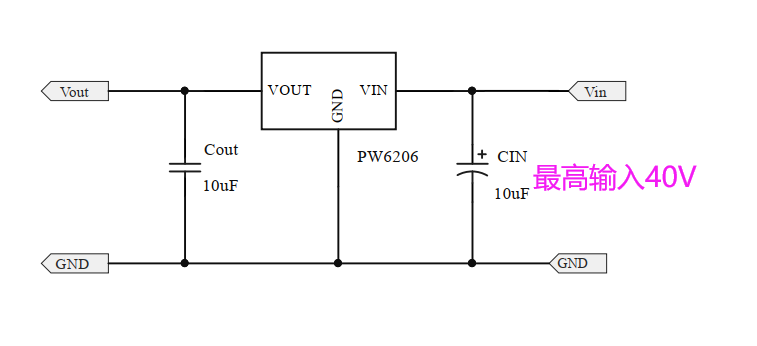

9V和12V输入的线性LDO，建议可选用输入电压范围宽的PW6206，稳压5V和3.3V，3V等

LDO产品      输入电压       输出电压       输出电流       静态功耗       封装

PW6566     1.8V～5.5V      1.2V～5V多   250mA         2uA      SOT23-3

PW6218       4V～18V    3V,3.3V,5V     100MA        3uA      Sot23-3

PW6206       4.5V～40V     3V,3.3V,5V     150MA       4.2uA      Sot23/89

PW8600      4.5V～80V     3V,3.3V,5V     150MA         2uA     Sot23-3
