PW2052输入电压2.5V-5.5V，最大输出电流2A，降压转换器DC-DC

kuakewei123

PW2052是一颗DC-DC同步降压转换器芯片，输入电压范围2.5V-5.5V,，最大负载电流2A，可调输出电压，频率1.0MHZ高频率，可采用贴片电感，节省空间，采用SOT23-5封装形式。

PW2052是一颗高效率，高频率1MHZ的同步DC-DC降压转换器，100%占空比，可调输出电压，可采用贴片电感，节省空间。PW2052采用SOT23-5的便捷封装型号，更适合与小型空间有限制的产品。

PW2052具有宽输入电压2.5V-5.5V，最大输出电流2A，可调输出电压，内部集成了MOS管整流，节省了外部肖特基二极管的需要，效率大大得到提高.

PW2052具有过流保护，过温保护，输出短路保护等。

PW2052常适用于，5V转3.3V，5V转3V，5V转2.8V，5V转3.6V，5V转2.5V，5V转2.4V，5V转1.5V，5V转1.2V，5V转1.8V，3.7V转3V，3.7V转2.8V，3.7V转2.5V，3.7V转1.8V，3.7V转1.5V，3.7V转1.2V，3V转2.8V，3V转2.5V，3V转1.8V，3V转1.5V，3V转1.2V等应用中。

PW2052设计：（第一页外围元件设计，第二页PCB画板设计）

外围元件设计：

1， CIN：10uf是输入滤波电容，不加会影响IC正常工作或损坏。

2， Cout：10uf是输入滤波电容，不加会影响IC正常工作或损坏。

3， C1为旁路电容，可根据实际情况调容值。

4， PW2052的PIN 1脚：低电压关，高电平开。可接VIN输入。

5， R1,R2为反馈电阻，通过两个电阻的阻值来调输出电压。

6， L1为电感，可选用贴片电感：屏蔽电感，功率电感等，电感饱和电流越大和体积越大也能最大化效率和温度。

PCB画板设计：：

1， 如下图，电源输入到输出，红线的，线要粗，要宽。电感和IC的LX脚部分要短而宽，也要注意到电感是发热源，需要注意散热处理。

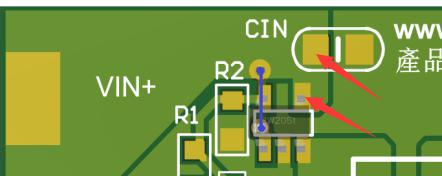

2，如下图，输入电容C2要尽量靠近芯片PW2052的4脚VIN 输入脚

3，如下图，反馈电阻R1,R2需要尽量靠近芯片PW2052的5脚FB反馈脚，并远离电感电感和IC的LX脚部分的开关电路，即PW2052芯片的3脚LX

4，PW2052芯片在工作时，带载过大时芯片本身也是发热源之一，IC底部可以多打孔等其他散热处理。

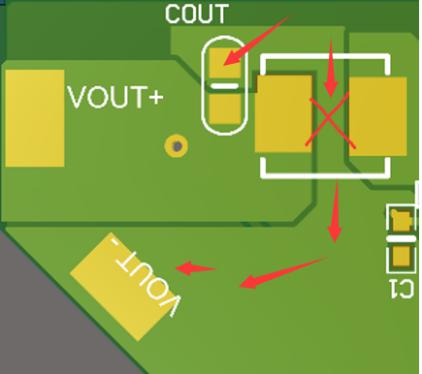

5，如下图：输入电容和输出电容接GND的画板也需要注意，不要先从电感底部经过或者单独，再回到GND
