关乎锂电池供电的产品,在锂电池上,需要三个电路系统: 1,锂电池保护电路, 2,锂电池充电电路, 3,锂电池输出电路。
内容目录:
1, 单节的锂电池保护电路     单节为3.7V锂电池(也叫4.2V)和3.8V锂电池(也叫4.35V)
2, 单节的锂电池充电电路     即锂电池保护板
3, 单节的锂电池输出电路     锂电池转换稳压输出为:1.2V,3.3V,5V,12V等等
4, 两节的锂电池保护电路     两节串联7.4V锂电池(也叫8.4V)
5, 两节的锂电池充电电路     即两节锂电池保护板
6, 两节的锂电池输出电路     两节锂电池转换稳压输出:3.3V,5V,12V等等
7, 三节的锂电池保护电路     三节串联11.1V锂电池(也叫12.6V)
8, 三节的锂电池充电电路     即三节锂电池保护板
9, 三节的锂电池输出电路    三节锂电池转换稳压输出:3V,5V,12V,20V等等
1,单节的锂电池保护电路:
即锂电池保护板,有的锂电池厂家出厂就自带了保护板了(大部分是默认没带保护板),有的锂电池没,就需要锂电池保护IC了。常用锂电池保护IC如:
DW01B 特点:外置MOS8205A6或者8205A8),由于是外置MOS,过充电电流和过放电电流可通过 MOS并联来提高,这是最常见的,采用SOT23-6封装。
PW3130,特点:内置MOS,电路简单, 过充电电流和过放电电流是3A,适合功率不大电子产品,采用SOT23-5封装。
PW3133A,特点:内置MOS,电路简单,在PW3130的基础上再简洁了芯片体积,采用SOT23-3封装。
DW01BPW3130,PW3133A电路图如下:
锂电池.png 锂电池-1.png
PW3130PW3133A是相当于内置了DW01B和一个3.5A过流的开关MOS
锂电池-2.png 锂电池-3.png
2,单节锂电池充电电路:
2-1,PW4054,特点:500MA充电电流,5V USB输入最常用的锂电池充电IC,采用SOT23-5封装;
2-2,PW4056,特点:1A充电电流, 5V USB输入也是属于常用的锂电池充电IC,采用SOP8封装;
2-3,PW4203,特点:5V,9V,12V,15V,20V兼容高低压输入的锂电池充电IC,采用SOP8封装。
2-4PW4065,特点:500MA充电电流,5VUSB输入反接保护,电池反接保护,采用SOT23-5封装; PINPIN  PW4054
锂电池-4.png 锂电池-5.png
[url=]3[/url],锂电池输出电路:[郑1]
3-1,锂电池自身供电电压是3V-4.2V之间,锂电池直接供电,电路就是直接接供电。
3-2,锂电池升压输出电路:
l PW5100,锂电池升压5V输出,输出电流在600MA,外围最简单;
l PW5300,锂电池升压4.5V~10V,输出功率6W(6W/电压=电流)
l PW5328B,锂电池升压4.5V ~20V。(注:型号众多,不能一一列举)
l PW2224,锂电池升降压3.3V(可调输出),输出电流2A。升降压电路的;
l PW5600,锂电池升压5V,9V,12V,输出电路,3A,2A,1.5A的
l PW5400,锂电池升压5V2A(可调输出)的输出电路。
3-3,锂电池降压输出电路:

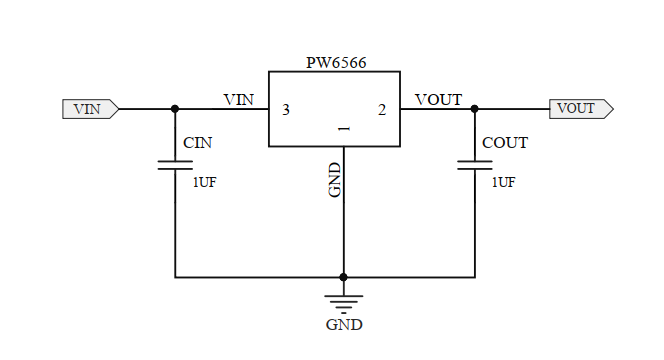

l  PW6566,LDO,输出3V,2.8V,2.5V,1.8V,1.5V,1.2V,电流最大250MA。
l  PW2058,DC-DC降压,电流最大0.8A
l  PW2051,DC-DC降压,电流最大1A
l  PW2052,DC-DC降压,电流最大2A
PW2053,DC-DC降压,电流最大3A (注:型号众多,需要其他功能,请联系我们)
锂电池-7.png 锂电池-8.png

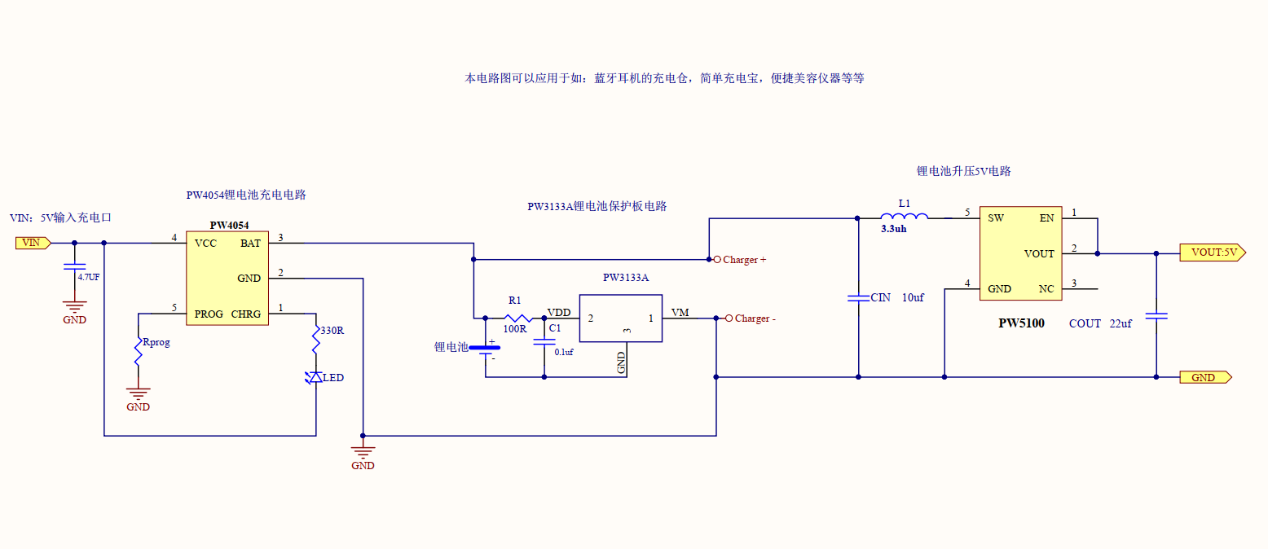

3-4单节锂电池保护电路+锂电池充电电路+锂电池输出电路原理图:
4两节锂电池保护电路

4-1,HY2120,两节锂电池保护电路,
4-2,PL7022,两节锂电池保护电路。
5两节锂电池充电电路
5-1,PL7501C,输入5V,升压给两节锂电池充电,1A最大;

5-2,PW4203,输入9V-20V,降压给两节锂电池充电,2A最大。
6两节锂电池输出电路
6-1,PW2312,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大1A
6-2,PW2162,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大2A
6-3,PW2163,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大3A
6-4,PW2205,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大5A
6-5,PW6218,两节锂电池降压3V,3.3V,5V的 LDO芯片,输入最大18V
6-6,PW6206,两节锂电池降压3V,3.3V,5V的 LDO芯片,输入最大40V
6-7,PW5328B,两节锂电池升压到9V,12V,15V等,输出功率8W左右
6-8,PW5600,两节锂电池升压到9V,12V,15V,输出电流2-3A
锂电池-13.png 锂电池-14.png
7,三节锂电池保护电路
7-1,S-8254

7-2,CW1233
锂电池-16.png 锂电池-17.png
8,三节锂电池充电电路

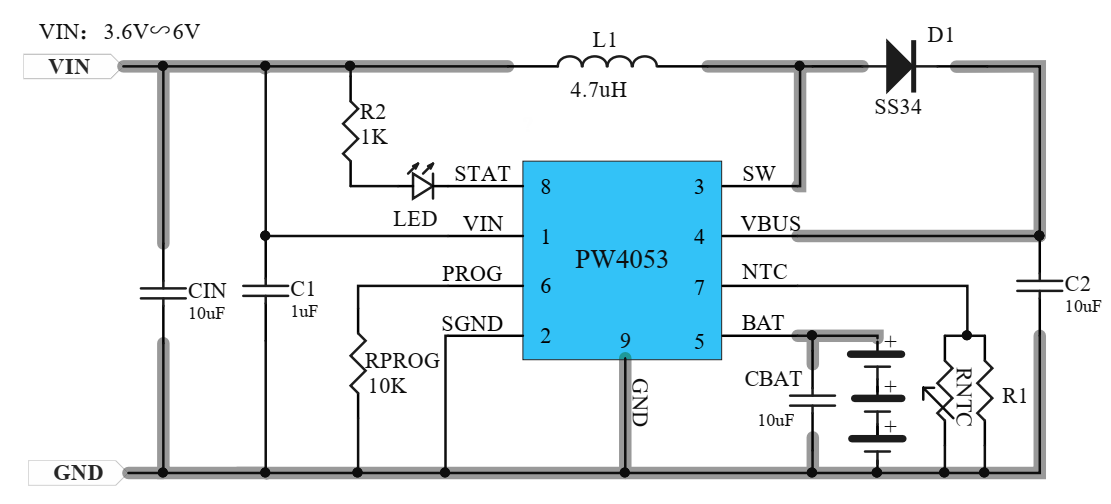

8-1,PW4053,输入5V,升压给三节锂电池充电,最大1.2A;
8-2,PW4203,输入15V-20V,降压给三节锂电池充电,最大2A。
9,三节锂电池输出电路
9-1,PW6206,LDO芯片,输入最大到40V,输出3V,3.3V,5V
9-2,PW6218,LDO芯片,输入最大到18V,输出3V,3.3V,5V
9-3,PW2162,两节锂电池降压稳压到1.2V,3.3V,5V,6V,9V等,最大2A
9-4,PW2163,两节锂电池降压稳压到1.2V,3.3V,5V,6V,9V等,最大3A
9-5,PW2205,两节锂电池降压稳压到1.2V,3.3V,5V,6V,9V等,最大5A
9-6,PW5600,两节锂电池升压到15V,输出电流2-3A
代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804
锂电池-20.png 锂电池-21.png
