智能型录放芯片HY18A外接线图
发布时间：2011-8-31 16:53
发布者：我爱电子

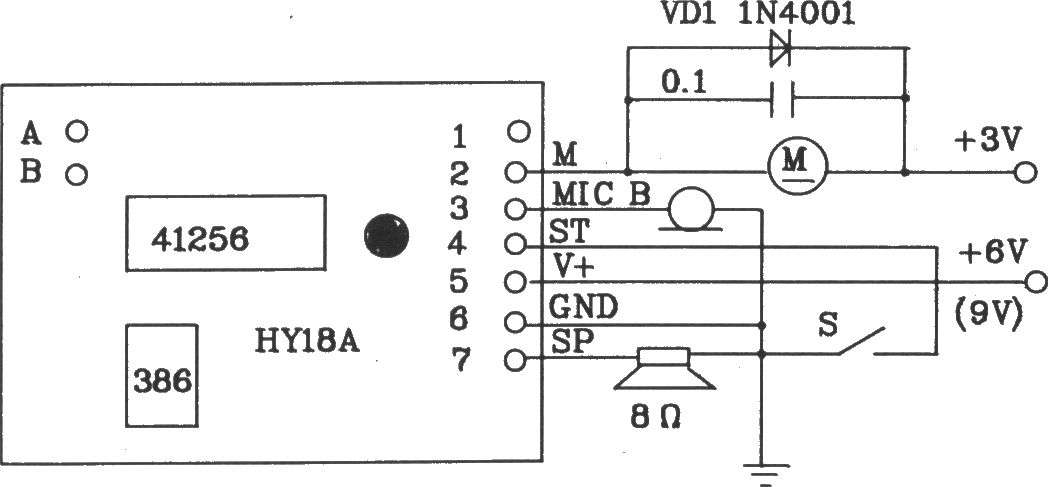

HYl8A的基本特点: ①HYl8A是一种软封装、低成本语言处理电路。它和一些必须的外围电路做在一块 55mm×40mm的线路板上。 ②说HYl8A为智能型语言处理电路，是因为电路内部具有声控录放转换电路。当接通 电源后，电路处于等待状态。如果这时外接话筒拾取到声音，电路就自动进入录音状态。当声 音停止1～2s，电路就自动转换为放音状态。放音结束后又自动转换为等待状态。 ③HYlSA具有自动变调功能。它的录音振荡器和放音振荡器是各自独立的，只要分别改 变两个振荡器的电阻，就可以使放音的频率比录音的采样频率快、或慢、或相等，从而起到放音 变调的目的。 ④HYl8A在放音时输出高电平信号可以直接驱动电机，以便由电机带动一些机械动作。 ⑤录、放时间为8～16s。 ⑥使用直流6V或9V供电。 HY18A引脚排列和外接线圈： HY18A引脚排列和外接线图 |
