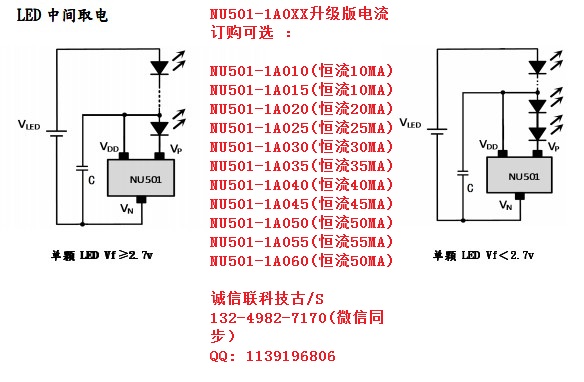

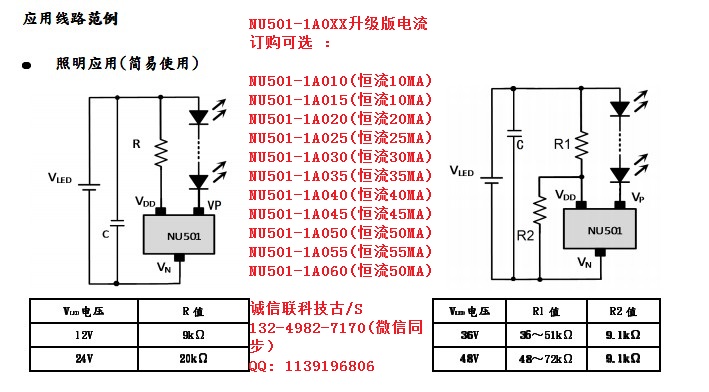

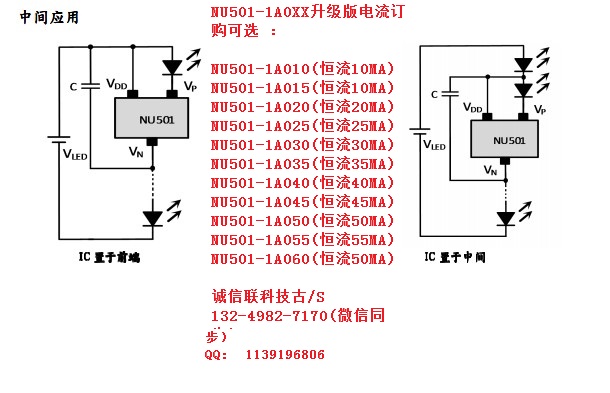

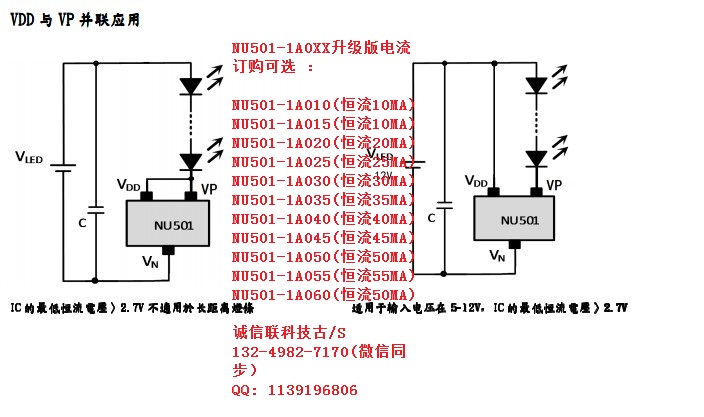

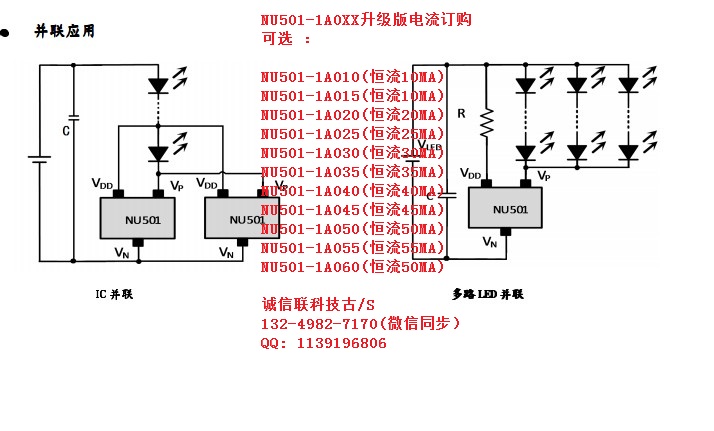

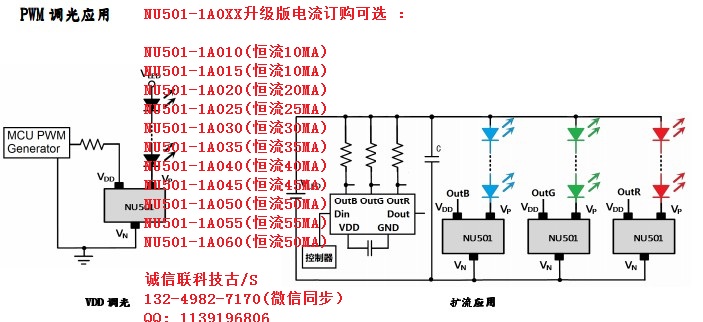

低压12-48V输入的LED灯条线性恒流芯片NU501-1A020 1A030应用线路图
发布时间：2020-11-27 10:14
发布者：vmxnl
NU501 -1A060,1A055,1A050,1A045,1A040,1A030,1A035,1A030,1A025,1A020,1A018,1A015,1.pdf
(1.18 MB)

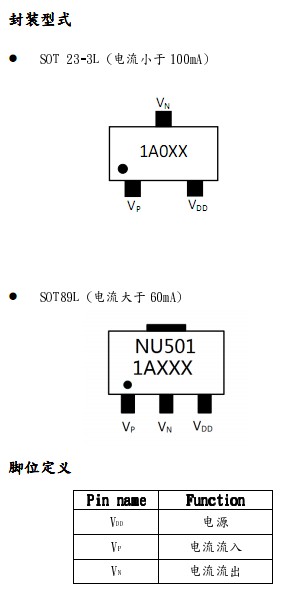

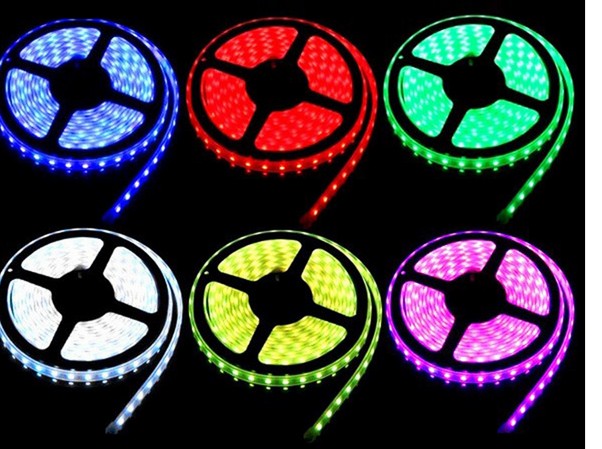

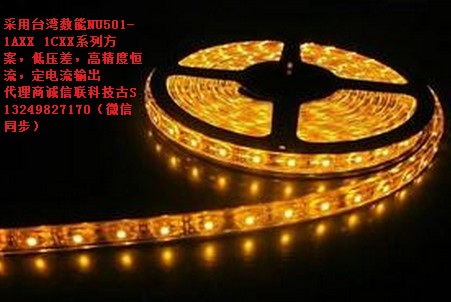

LED低压灯带灯条一般是12-48V输入，市面上很多都是需要外围电子元器件，台湾数能推荐一款零外围元件，简易方便，.高精度恒流，低压差，耐压高达30V,定电流输出的LED线性恒流ICNU501。电流最小10MA-240MA可选。60MA以内下封装为SOT23-3,60MA以上为SOT89封装。 芯片特性 最简易之线性定电流组件 10mA~240mA单通道，3 支封装脚位，定电流驱动器 固定电流设计，不需要外加电阻设定电流 宽电源电压范围 3V ~ 24V ±4% 电流精度 低输出端电压降 IPN = 20mA → *** ≒ 0.3V IPN = 60mA → *** ≒ 0.35V 支持 3kHz PWM 调光 芯片接面工作温度 -40℃ ~ 125℃ 电源及负载调变率 0.1%/V 线性过温保护 SOT23-3/SOT89无铅环保封装 |
