2.5-60V 低压差线性恒流芯片LED灯条LED模组LED高铁照明LED汽车灯线性恒流IC方案

用芯出发

品牌名称:惠海半导体

型号：H7309

方案特点：

这个方案之所以好过干扰与认证，原因是源于干扰和纹波基本都是来自于功率器件像MOS_电感这些器件的关断开启的开关频率所产生的，但是像我们这款线性方案是没有外围功率器件的所以没有干扰成本相对于低端车灯产品来说也是有优势的相对车灯来说他过 EMC的亮点也是有很大特点的。

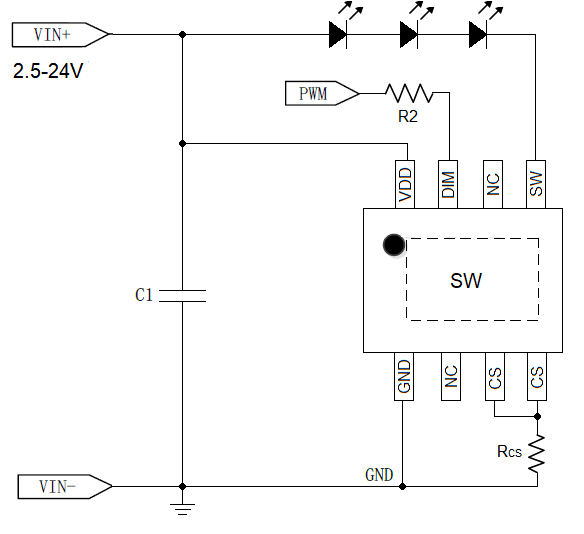

H7309 是一款低压线性 LED 恒流芯 片，外围简单、内置功率管，适用于 2-60V 输入的高精度降压 LED 恒流驱动芯片。输入电流 可达1.6A。

H7309 内置温度保护功能，温度保护点为 130 度，温度达到 130 度时，输出 电流慢慢减小，达到保护芯片电路功能。

H7309支持 PWM 调光功能，可通 过 DIM 脚用 PWM 信号调节 LED 输出电流。

H7309 采用 ESOP8 封装。

特点：

宽输入电压范围：2.5V～60V

可设定电流范围：10mA～1600mA

恒流精度高，±3% Vin

内置过温保护

低压差：700MV

应用领域

舞台灯，RGB 灯  汽车灯照明台灯，射灯 ，LED 线性恒流驱动，台灯LED 矿LED指示灯等
