15V转5V转3.3V转3V芯片，DC-DC和LDO

kuakewei123

15V电压是属于一般电压，降压转成5V电压，3.3V电压和3V电压，适用于这个电压的DC-DC很多，LDO也是有可以选择的。LDO芯片如PW6206，PW8600等。DC-DC芯片如：PW2162,PW2312,PW2558等等很多选择。如下表

DC-DC 降压产品	输入电压	输出电压	输出电流	频率	封装
PW2058	2.0V～6.0V	1V～5V	0.8A	1.5MHz	SOT23-5
PW2051	2.5V～5.5V	1V～5V	1.5A	1.5MHz	SOT23-5
PW2052	2.5V～5.5V	1V～5V	2.0A	1.0 MHz	SOT23-5
PW2053	2.5V～5.5V	1V～5V	3.0A	1.0 MHz	SOT23-5
PW2162	4.5V～16V	1V～15V	2A	600KHZ	SOT23-6
PW2163	4.5V～16V	1V～15V	3A	600KHZ	SOT23-6
PW2205	4.5V～20V	1V～15V	5A	340KHZ	SOP8-EP
PW2312	4.0V～30V	1V～28V	1.2A	1.4 MHz	SOT23-6
PW2330	4.5V～30V	1V～28V	3A	130KHz	SOP8
PW2431	4.5V～40V	1V～30V	3A	340KHz	SOP8-EP
PW2558	4.5V～55V	1.25V～30V	0.8A	1.2 MHz	SOT23-6
PW2608	5.5V～60V	1.5-30V	0.8A	0.3-1Mhz	SOP8-EP
PW2815	4.5V～80V	1.5V～30V	1.5A	400KHZ	SOP8-EP
PW2906	12V～90V	1.25V～20V	0.6A	150KHZ	SOP8-EP
PW2902	8V～90V	5V～30V	2A	140KHZ	SOP8-EP
PW2153	8V～150V	5V～30V	3A	140KHZ	SOP8
。。。
LDO产品	输入电压	输出电压	输出电流	静态功耗	封装
PW6566	1.8V～5.5V	1.2V～5V多	250mA	2uA	SOT23-3
PW6218	4V～18V	3V,3.3V,5V	100MA	3uA	Sot23-3
PW6206	4.5V～40V	3V,3.3V,5V	150MA	4.2uA	Sot23/89
PW8600	4.5V～80V	3V,3.3V,5V	150MA	2 uA	Sot23-3
。。。

在15V输入中，比较合适的LDO可以选择：PW6206，输出电压3V,3.3V,5V

输入电压最高40V，功耗也低4uA左右。

在15V输入中，比较合适的DC-DC可以选择：2A的PW2162，1.2A的PW2312和3A的PW2330都最合适的。

PW2162是一颗DC-DC同步降压转换器芯片，输入电压范围4.5V-16V，最大负载电流2A，可调输出电压，频率600kHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。

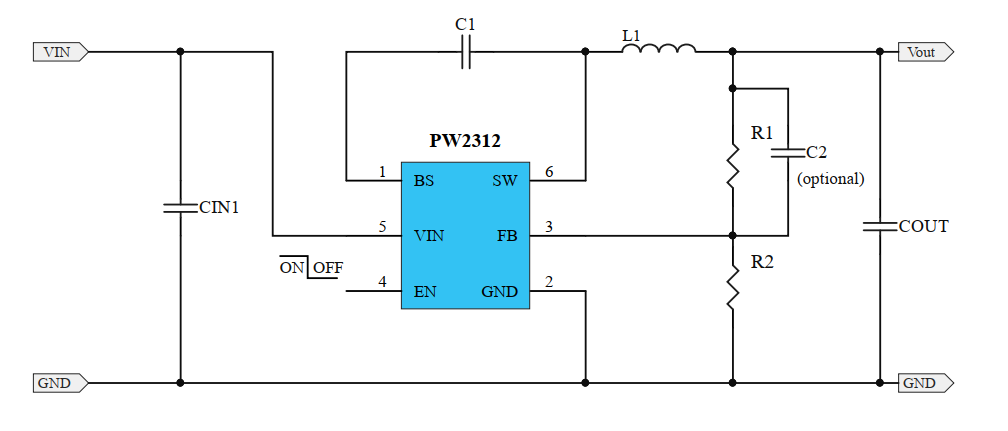

PW2312是一颗DC-DC同步降压转换器芯片，输入电压范围4V-30V，最大负载电流1.2A，可调输出电压，频率1.4MHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。
