36V转5V，36V转3.3V，36V转3V稳压芯片和降压芯片电路图

KKW117

36V转5V稳压芯片，36V转3.3V稳压芯片，36V转3V稳压芯片，36V转5V电路图，36V转3.3V电路图，36V转3V电路图

36V转5V,3.3V,3V的LDO稳压芯片：

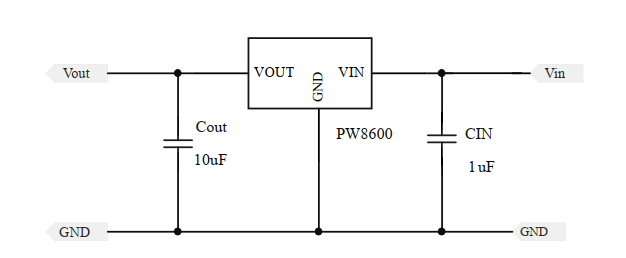

     PW8600线性稳压芯片，支持最高输入80V，固定输出电压选择：5V，3.3V,3V选择，采用SOT23-3封装，输出电流100MA。适合36V输入的降压稳压供电应用中。

如果是36V直接上电，在开关时，我们知道都会产生几倍左右瞬间高电压的尖峰电压，一般电源工程师在LDO是常用输入电容改成10-100uf左右的电解电容，或加TVS管或者输入正极串联一个电阻。

PW8600可常用输入电容改成10-100uf左右的电解电容或者是输入正极串联一个电阻。

DC-DC降压	输入电压	输出电压	输出电流	频率	封装
PW2058	2.0V-6.0V	1V-5V	0.8A	1.5MHz	SOT23-5
PW2051	2.5V-5.5V	1V-5V	1.5A	1.5MHz	SOT23-5
PW2052	2.5V-5.5V	1V-5V	2.0A	1.0 MHz	SOT23-5
PW2053	2.5V-5.5V	1V-5V	3.0A	1.0 MHz	SOT23-5
PW2162	4.5V-16V	1V-15V	2A	600KHZ	SOT23-6
PW2183	4.5V-30V	1V-15V	3A	600KHZ	SOT23-6
PW2312	4.0V-30V	1V-28V	1.2A	1.4 MHz	SOT23-6
PW2330	4.5V-30V	1V-28V	3A	130KHz	SOP8
PW2558	4.5V-55V	1.25V-30V	0.8A	1.2 MHz	SOT23-6
PW2815	4.5V-80V	1.5V-30V	1.5A	400KHZ	SOP8-EP
PW2906	12V-90V	1.25V-30V	0.6A	150KHZ	SOP8-EP
PW2902	8V-90V	5V-30V	2A	140KHZ	SOP8-EP
PW2153	8V-150V	5V-30V	3A	140KHZ	SOP8
LDO产品	输入电压	输出电压	输出电流	静态功耗	封装
PW6566	1.8V-5.5V	1.2V-5V多	250mA	2uA	SOT23-3
PW6218	4V-30V	3V,3.3V,5V	100MA	3uA	Sot23-3
PW6206	4.5V-40V	3V,3.3V,5V	150MA	4.2uA	Sot23/89
PW8600	4.5V-80V	3V,3.3V,5V	150MA	2 uA	Sot23-3

DC-DC降压芯片：

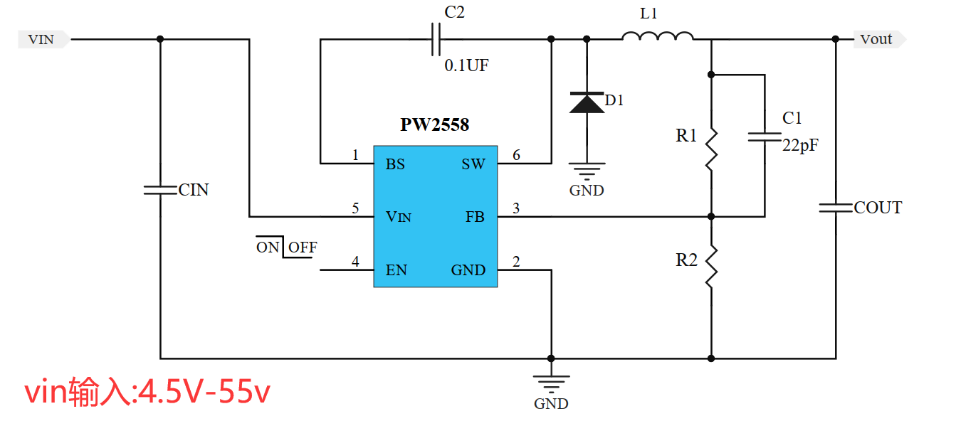

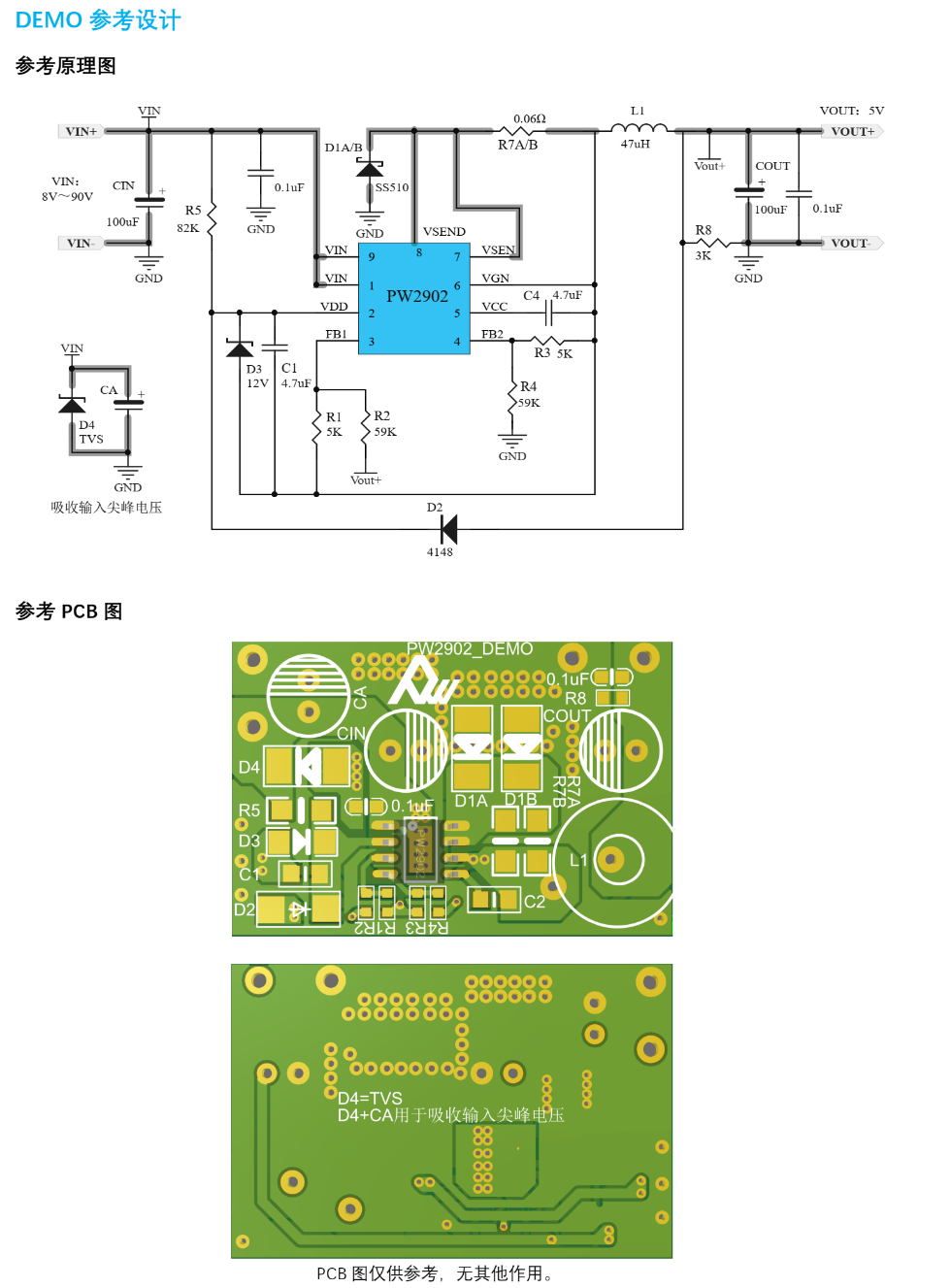

根据上面表格，36V输入我们可以选择：PW2558,PW2906,PW2902,PW2153均可，再按找工程师其他要求确定最终的一个型号。

代理商：深圳市夸克微科技
郑生： 13528458039
QQ ： 2867714804
