精密电子称电路图
发布时间：2010-1-9 22:19
发布者：我爱电路图

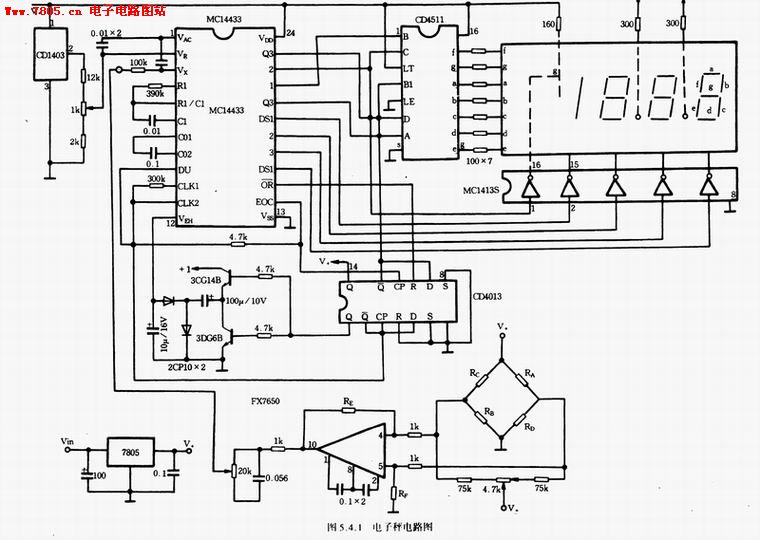

该电子秤可用于工厂生产中配料和测力等场合，具有测量准确，分辨率高，不易损坏和价格便宜等优点。 该电子秤电路如图所示。主集成城MC14433为A/D转换集成块，4511为LED显示驱动集成块1413为位选片子，1403提供主集成电路一稳定比较电压，7650为斩波稳零单片集成运算放大器，放大传感器输出的电压信号。传感器用BLR型拉压式传感器，图中RA、RB、RC、RD为传感器中应变电阻。稳压电路7805向整个电路提供5V电压，7805的输人电压在 8－15V时正常工作。也可用交流220 V降压、整流、滤波后，提供给仪器使用。 由于仪器用于精度较高场合，因此14433、1403、7650外围的阻容元件，应选用低温度系数、热稳定性好的，电阻应选用RJ金属膜电阻。7650两支1k的电阻差值和RE、RF两电阻的差值应小于 l％，否则秤装完后有可能调零时调不到零点。RE、RF阻值的取值范围为几十k到几百k之间，视所选用的传感器大小而定。传感器量程小，如200kg，阻值就选小一些，量程大，如 2000kg，阻值就选大一些。如要用小数点表示，小数点电阻接V＋，用小于200kg量程的传感器时，接右边数第一位前小数点，传感器量程在200ks至2000kg之间时，小数点全不亮，最小分辨率为1kg。 |
