48V转12V电源芯片，48V转15V电源芯片电路图

KKW117

48V电源，48V电瓶车电压如48V-60V等，需要降压到12V的温度电压，或者48V降压到15V的稳定电压，输出电流的大小也取决了不同的电源管理芯片。48V转12V和48V转15V的方案只推荐一个，就是DC-DC降压电路。LDO线性电路，一般是没有12V和15V的输出电压的，比较少。再加上LDO电流不大，适合的应用更是少了。

LDO产品 输入电压 输出电压 输出电流 静态功耗 封装

PW6566    1.8V～5.5V 1.2V～5V多 250mA      2uA SOT23-3

PW6218    4V～18V     3V,3.3V,5V 100MA      3uA Sot23-3

PW6206   4.5V～40V 3V,3.3V,5V 150MA      4.2uA Sot23/89

PW8600     4.5V～80V 3V,3.3V,5V 150MA      2 uA Sot23-3

DC-DC降压电路的选型表：

DC-DC 降压产品	输入电压	输出电压	输出电流	频率	封装
PW2058	2.0V～6.0V	1V～5V	0.8A	1.5MHz	SOT23-5
PW2051	2.5V～5.5V	1V～5V	1.5A	1.5MHz	SOT23-5
PW2052	2.5V～5.5V	1V～5V	2.0A	1.0 MHz	SOT23-5
PW2053	2.5V～5.5V	1V～5V	3.0A	1.0 MHz	SOT23-5
PW2162	4.5V～16V	1V～15V	2A	600KHZ	SOT23-6
PW2163	4.5V～16V	1V～15V	3A	600KHZ	SOT23-6
PW2205	4.5V～20V	1V～15V	5A	340KHZ	SOP8-EP
PW2312	4.0V～30V	1V～28V	1.2A	1.4 MHz	SOT23-6
PW2330	4.5V～30V	1V～28V	3A	130KHz	SOP8
PW2431	4.5V～40V	1V～30V	3A	340KHz	SOP8-EP
PW2558	4.5V～55V	1.25V～30V	0.8A	1.2 MHz	SOT23-6
PW2608	5.5V～60V	1.5-30V	0.8A	0.3-1Mhz	SOP8-EP
PW2815	4.5V～80V	1.5V～30V	1.5A	400KHZ	SOP8-EP
PW2906	12V～90V	1.25V～20V	0.6A	150KHZ	SOP8-EP
PW2902	8V～90V	5V～30V	2A	140KHZ	SOP8-EP
PW2153	8V～140V	5V～30V	4A	140KHZ	SOP8
。。。

我们知道当开关或者拔插电源时，会产生数倍高于输入电压的尖峰电压。表现明显的类似我们平时插上充电器时的电击声音，这个插入拔出的动作或者开关动作就会产生输入尖峰电压。吸收输入尖峰电压解决方案常见：并联TVS管，加大CIN容值或加47uF-470uF电解电容，RC电路等等。根据不同输入应用来测试选择。

同时我们也需要把芯片的输入耐压也要高于48V的20%左右，如60V耐压等。

合适的就如PW2608芯片了。还要PW2906，PW2815，PW2902，PW2153等等。

降压电路的典型电路图：

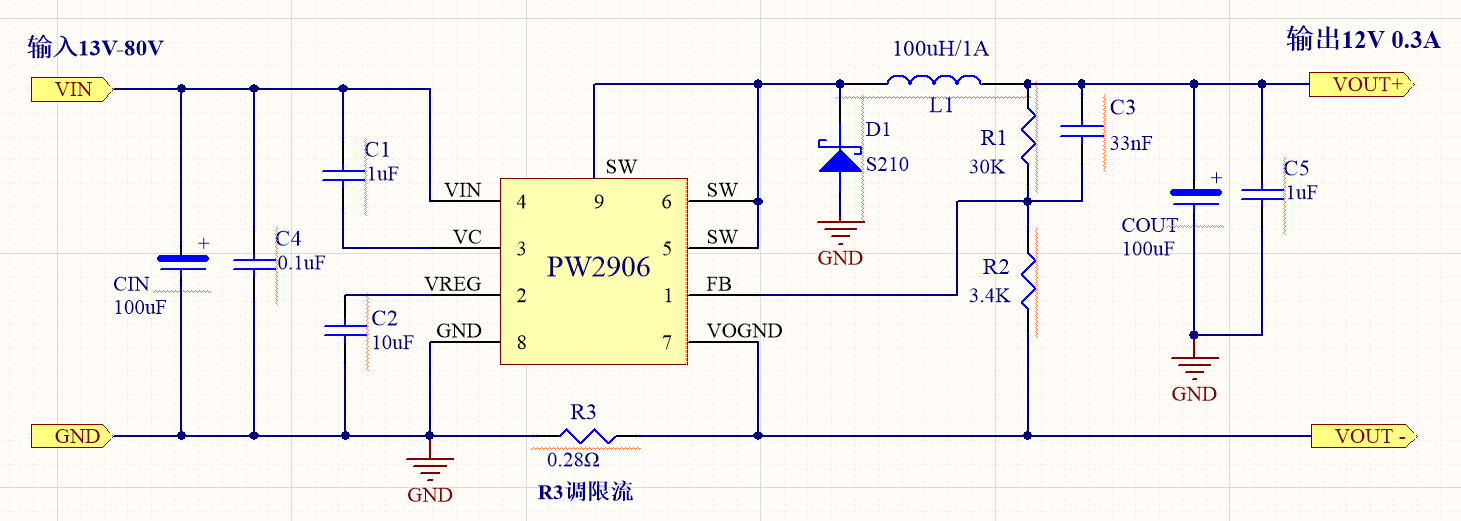

PW2906:48V转12V的电路图：输出电压可调

PW2902：48V转15V的电路图：输出电压可调整

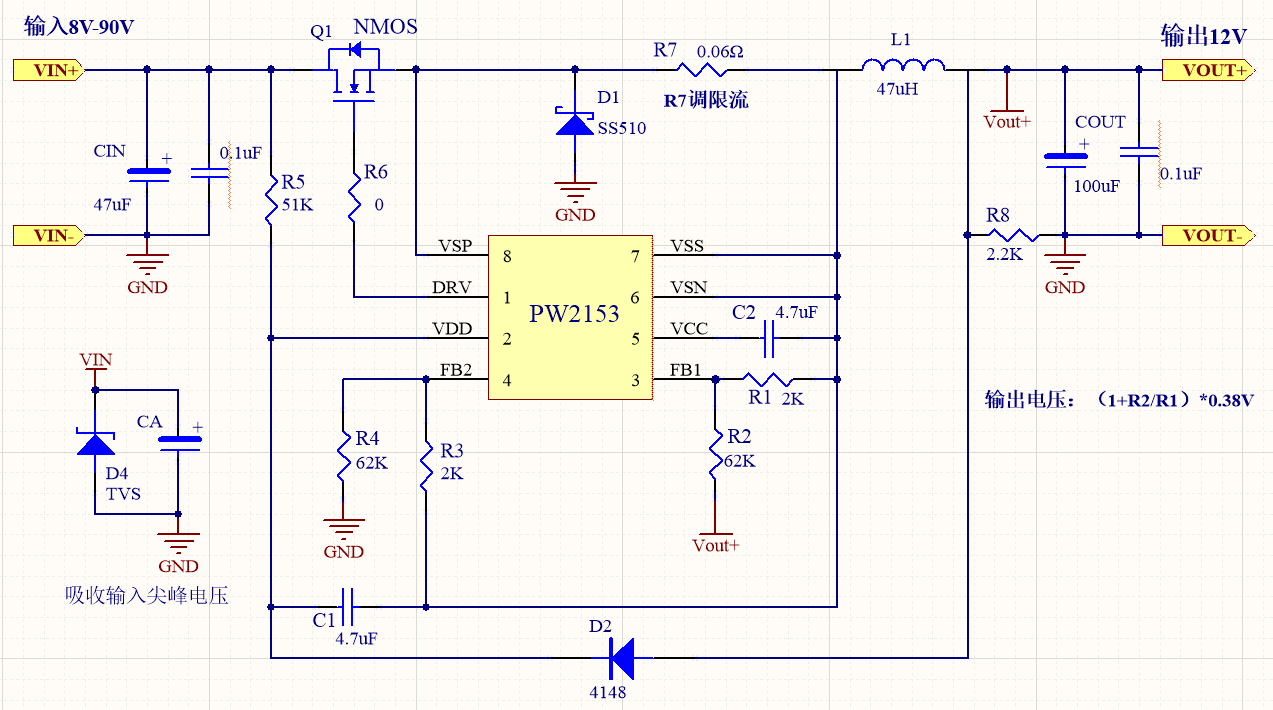

PW2153：48V转12V的电路图，输出电压可调
