5V-12V的限流IC，可调限流IC，短路关闭、PW1555

KKW117

                               12V输入，12V输出过压限流保护芯片

可是在输出电压模式：3.6V，5V，12V

在输出3.6V模式：输入电压范围2.5V-4.5V，输入关闭电压5V，限流最大4.8A

在输出5V模式，输入电压范围3.8V-6V，输输入过电压关闭6V，限流最大4.8A

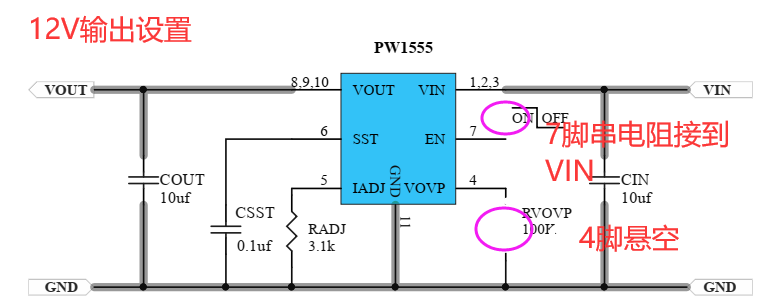

在输出12V模式，输入电压范围8.8V-14V，输入过压关闭14V，限流最大4.8A。

PW1555是一个可编程的限流开关，具有输入电压范围选择和输出电压钳位。集成保护N沟FET的极低RDS（ON）有助于减少正常运行时的功率损耗。可编程软启动时间控制转换率，在启动期间的输出电压。独立启用控制允许复杂系统顺序控制。它集成了过热保护停机和自我恢复。这种集成电路和小的DFN3X3-10封装面积提供了小的PCB面积应用。

特点：

输入电压范围宽，从2.5V到15V，浪涌高达30V

对于集成的保护开关：40 mΩ

软启动可编程时间

可编程限流1A-4.8A

短路保护

可选择的输入范围和箝位输出电压阈值。

启用接口引脚

热关机保护和自动恢复

符合RoHS标准且无卤素

紧凑型包装：DFN3X3-10

应用：

服务器

服务PC

笔记本电脑

小型pad

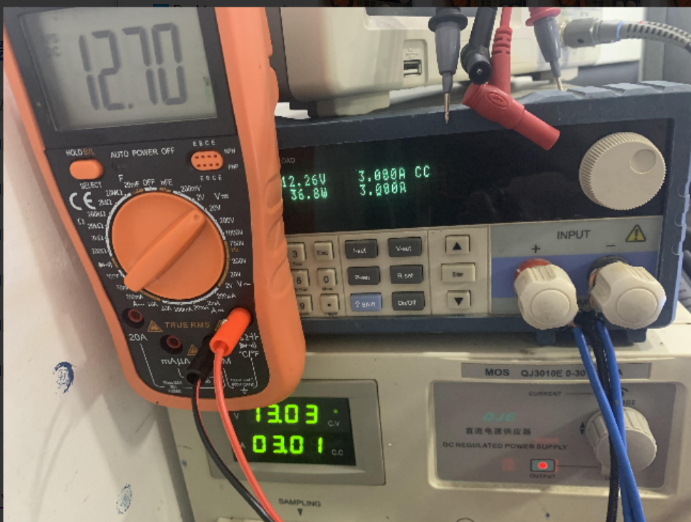

PW1555具有输出过压保护，和输入过压保护，和输入欠压关闭保护，同时具有电压可控控制，如输出13V，输出电压是12.7V，输出14V以上，输出电压达到最高11V，超过关闭输出。
