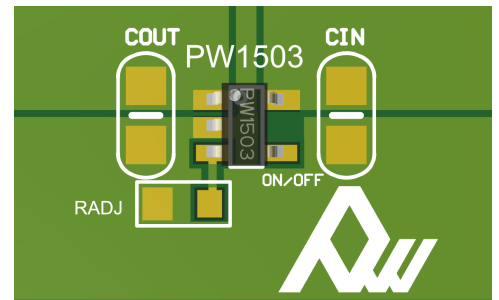

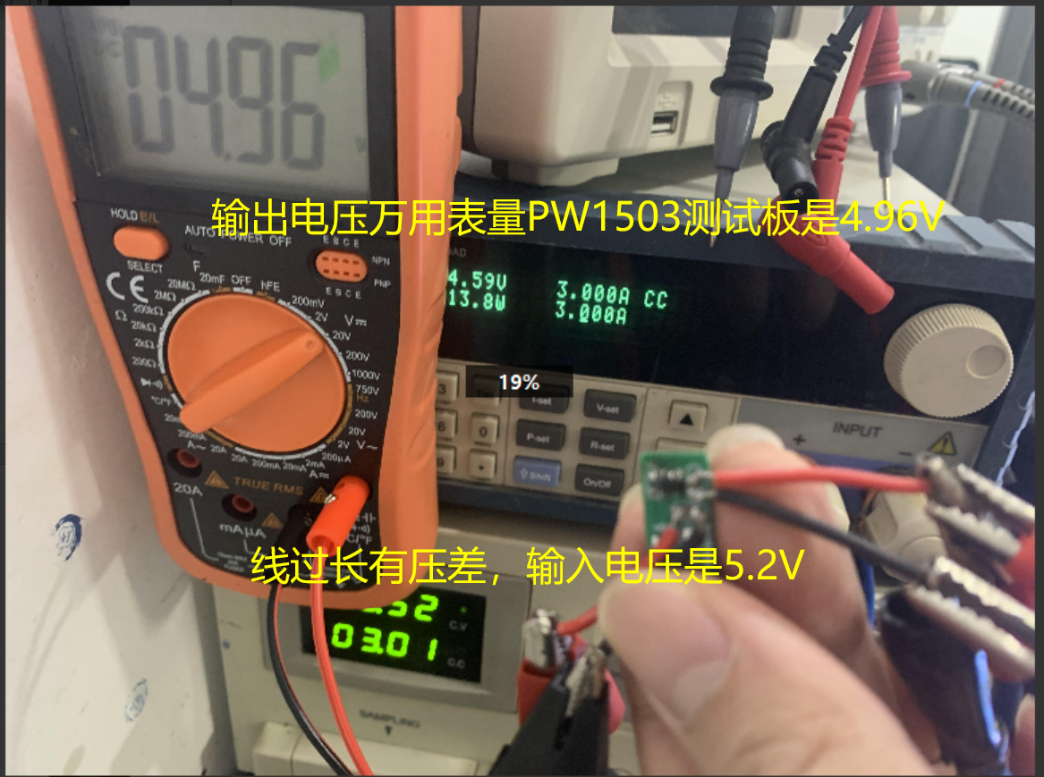

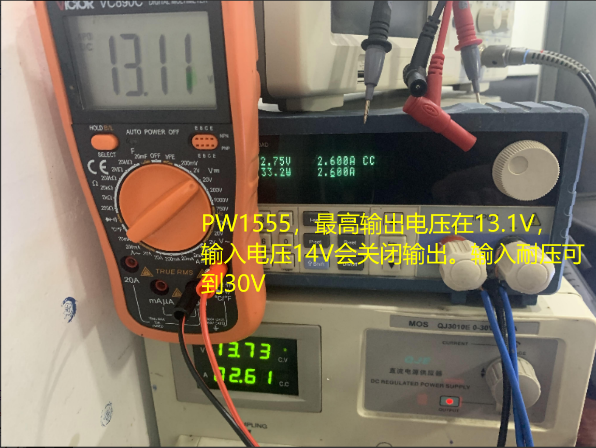

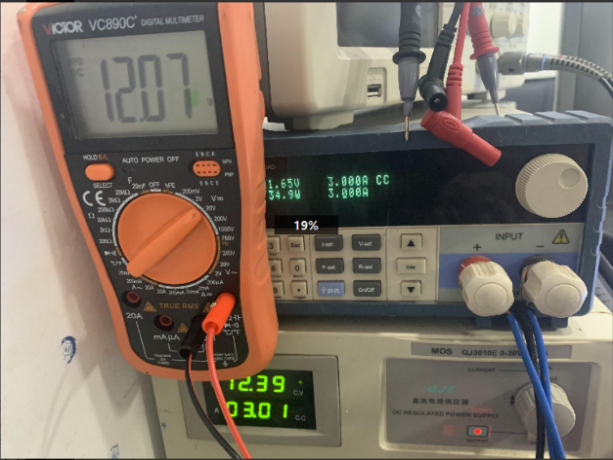

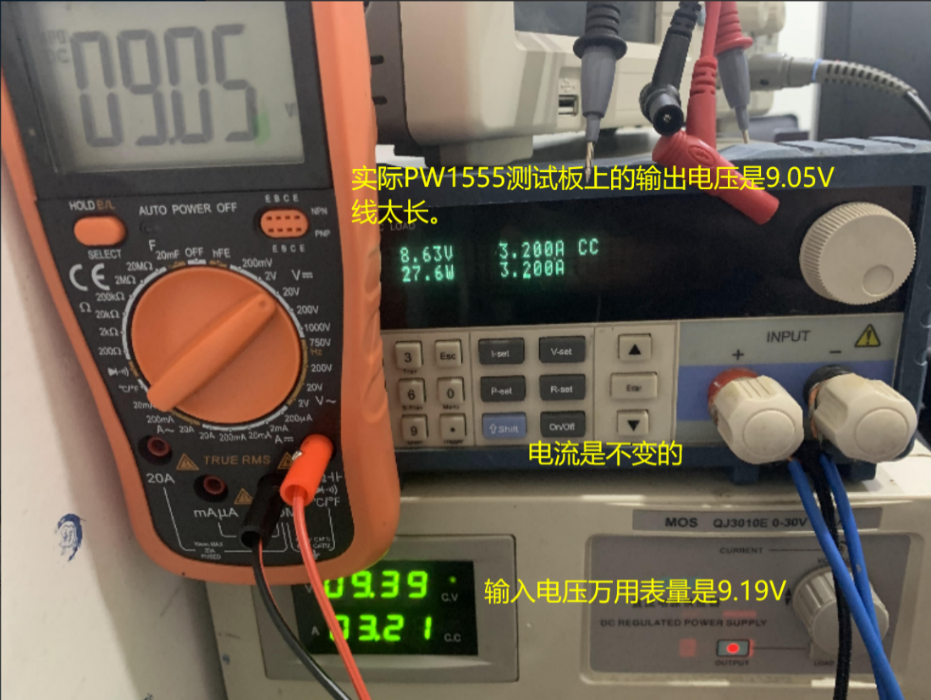

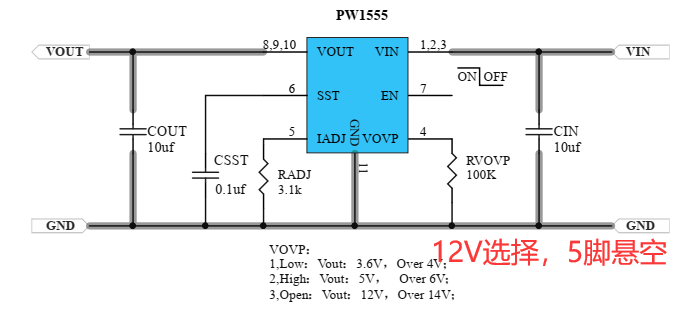

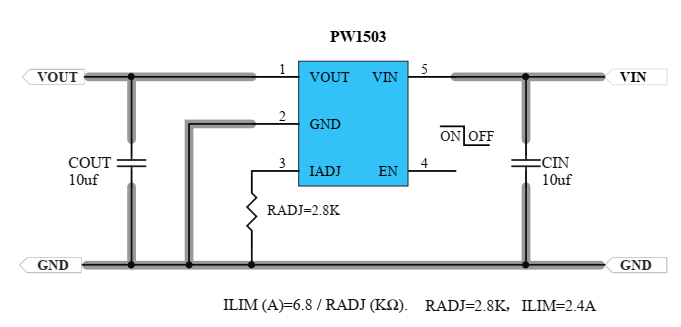

USB限流芯片，5V输入 ，输出5V 电压，限流值可以通过外围电阻进行调节，PWCHIP 产品中可在限流范围0.4A-4.8A，并具有过压关闭保护功能。 过压关闭保护： 如芯片：PW1 555，USB 我们一半插口是5V 的，但是有些玩具的产品，小孩或者大人不注意，就把原先玩具的充电器是9V 或者12V 的接上去时和目前快充市场的品质差的9V,12V ，20V 快充充电器插上供电异常时，满足了芯片过压保护阈值6V 以上，隔断输入和输出，保护后面的电路系统，当重新接上5V 正常电源，就能恢复正常输出5V 和限流功能。同时在输入5.9V 时，输出电压也会掐在最高5.6V，更好地保护电路。适用于高品质，高设计，高要求群体工厂。 PW1502，常使用于0.4A-2A之间，如0.5A，1A，1.5A可以根据自己设置来调的。输入电压范围在2.5V-5.5V之间，输入电压与输出电压的压差在空载时，是相等的，随着负载 电流的增加，也会增加，但是也很低，基本上对比是97%左右，基本是相通的。 PW1503，是比PW1502更大电流可达到3A规格的USB限流芯片。输入电压范围在2.5V-5.5V之间，适用于5V1A,5V1.5A,5V2A,5V2.4A,5V3A的限流USB输出应用中。PW1503的测试：输入电压5.2V，输出电压4.96V，负载3A，工作温度大概在55度左右。 PW1555是一颗输入电压范围2.5V-15V之间，具有过压关闭保护，可耐30V的输入尖峰电压的限流负载芯片，要三种输出电压模式：3.6V,5V,12V。可通过外围引脚选择。 PW1555的5V输出模式，输入电压范围在3.7V-6V，输入超过6V时，关闭输出。同时输入耐压可达到30V，限制值1A起至最大4.8A之间。 9V输入应用中，要选择12V模式才能满足，由于每个输出电压模式，对应的输入电压范围也是不同的。例如12V模式的话，输入电压范围是8.8V-14V之间，超过输入电压就会关闭输出。同时最大可调限流值4.5A.范围是1A-4.8A之间。 PW1555的12V输出模式限流芯片最大可负载4.8A电流，在输入电压与输出电压的压差不是很大的情况下.在12V输出电压模式时，输入电压不超过14V，超过会关闭输出。计算输入在13.9V时，输出电压最高13V，保护电路。 代理商：深圳市夸克微科技
