芯片NFC读卡芯片SI522直接兼容替代PN532/PN512可过日本认证
发布时间：2020-11-9 10:23
发布者：王工13631676419
|
动能世纪科技有限公司的Si512是工作频率为13.56MHz的高度集成收发器IC，主要用在工作频率为13.56MHz的无接触通信，通信距离为50mm。Si512支持多种不同的工作模式：ISO / IEC 14443A / MIFARE和FeliCa读/写器，ISO / IEC14443B，读/写器，ISO / IEC 14443A /MIFARE和FeliCa卡模式和NFCIP-1模式。通信速率高达424 kbps，器件集成了CRC协处理器，内部有自检测试和同轴的I / O插件。 本文介绍了SI512主要特性和优势，面板图和多种读/写模式布局，典型应用电路以及PN51x演示板电路图，和天线间的放大和匹，PCB布局图与基于Si512的OM5597/ RD2612 POS参考设计布局。 Si512是高度集成的收发器IC，用于在13.56 MHz的非接触式通信。该收发器IC利用出色的调制和解调概念，完全集成了13.56 MHz的各种非接触式通信方法和协议。 Si512收发器IC支持4种不同的操作模式 •支持ISO / IEC 14443A / MIFARE和FeliCa方案的读取器/写入器模式 •支持ISO / IEC 14443B的读取器/写入器模式 •支持ISO / IEC 14443A / MIFARE和FeliCa方案的卡操作模式 •NFCIP-1 模式对于ISO / IEC 14443A / MIFARE在读取器/写入器模式下启用，Si512的内部发送器部分能够驱动设计用于与ISO / IEC 14443A / MIFARE卡和应答器通信的读取器/写入器天线，而无需其他有源电路。 接收器部分为来自ISO / IEC 14443A / MIFARE兼容卡和转发器的信号提供了解调和解码电路的强大而有效的实现。数字部分处理完整的ISO / IEC 14443A成帧和错误检测（奇偶校验和CRC）。 Si512支持MIFARE 1K或MIFARE 4K仿真产品。PN512支持使用MIFARE的非接触式通信，双向传输速度最高可达424 kbit / s。 Si512收发器IC在FeliCa的读取器/写入器模式下启用，支持FeliCa通信方案。接收器部分为FeliCa编码信号提供了强大的解调和解码电路。数字部分处理FeliCa成帧和CRC等错误检测。Si512支持使用FeliCa的非接触式通信。双向双向传输速度最高可达424 kbit / s。 Si512支持ISO / IEC 14443B读取器/写入器通信方案的所有层，只要正确实现附加组件（例如振荡器，电源，线圈等），并提供标准化协议（例如ISO / IEC 14443-4和/或正确实施了ISO / IEC 14443B防撞功能。 在卡操作模式下，PN512收发器IC能够根据FeliCa或ISO / IEC 14443A / MIFARE卡接口方案来响应读取器/写入器命令。Si512生成数字负载调制信号，并且除具有外部电路外，还可以将答案发送回读取器/写入器。只有结合使用S2C接口的安全IC，才能实现完整的卡功能。此外，Si512收发器IC还提供了以NFCIP-1模式直接与NFCIP-1设备通信的可能性。根据Ecma 340和ISO / IEC 18092 NFCIP-1标准，NFCIP-1模式提供了不同的通信模式，传输速度高达424 kbit / s。数字部分处理完整的NFCIP-1成帧和错误检测。 实现了各种主机控制器接口： •8位并行接口1 •SPI接口 •串行UART（类似于RS232，其电压电平取决于焊盘电压） •I2C接口。 Si5122主要特性和优势： 高度集成的模拟电路，用于解调和解码响应 缓冲输出驱动器，用于连接天线和最少数量的外部组件 集成的RF电平检测器 集成的数据模式检测器 支持ISO / IEC 14443 A / MIFARE 支持ISO / IEC 14443 B读/写模式读/写模式下的 典型工作距离最大为50毫米，具体取决于天线的尺寸和调谐。根据天线尺寸和调谐，在NFCIP-1模式下的典型工作距离可达50毫米，具体取决于天线的尺寸，调谐和电源。 ISO / IEC 14443A / MIFARE卡或FeliCa卡的典型工作距离约为100毫米，具体取决于天线尺寸和调谐以及外部场强， 在读/写器模式下支持MIFARE 1K或MIFARE 4K仿真加密 ISO / IEC 14443A更高在212千比特/秒和424千比特/ s的传输速度通信 ，根据在212千比特/秒和424 kbit / s的FeliCa的方案非接触式通信 的集成RF接口NFCIP-1高达424千比特/秒 S2C接口 的其他电源直接提供通过S2C连接的智能卡IC？支持的主机接口 SPI高达10 Mbit / s I2C总线接口，在快速模式下高达400 kBd，在高速模式下高达3400 kBd RS232串行UART最高可达1228.8 kBd，其电压电平取决于引脚电压供应 8位并行接口，带和不带地址锁存使能 FIFO缓冲区，可处理64字节发送和接收 灵活的中断模式 具有低功耗功能的硬复位ACD模式过程不需要MCU干预 低至2.9uA自动寻卡电流(500ms) 每种软件的掉电模式 1.1 uA硬掉电电流 1.1 uA软掉电电流 可编程定时器 内部振荡器，用于连接27.12 MHz石英晶体 2.5 V至3.6 V电源 CRC协处理器 可编程I / O引脚 结构框图

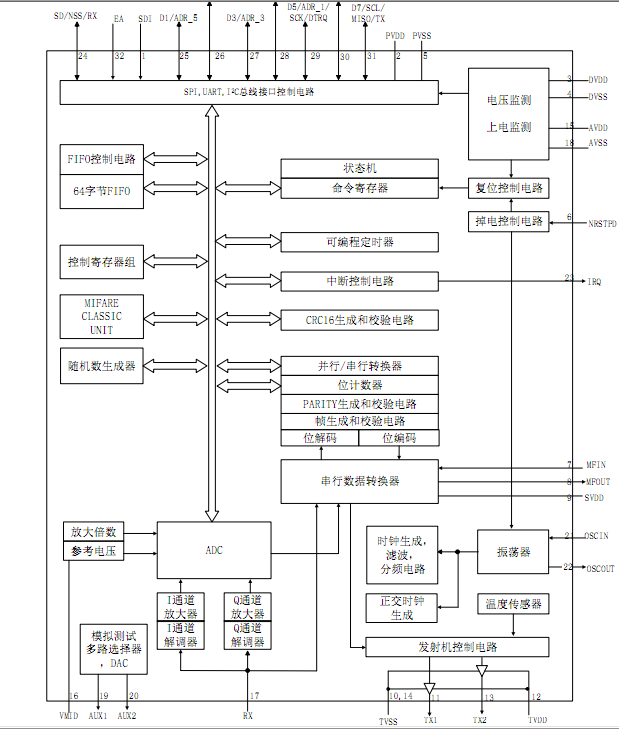

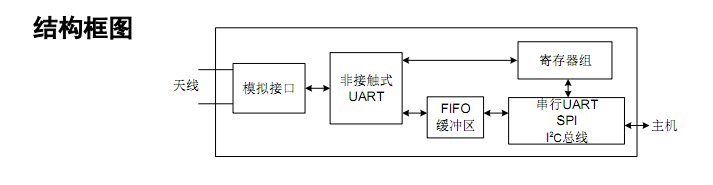

功能框架图
功能描述： 1.读写器模式：支持ISO1443A/MIFARE和Felica 2.读写器模式：支持ISO1443B 3.卡模拟模式：支持ISO1443A/MIFARE和Felica 4.NFCIP-1模式 5.ACD自动寻卡模式
|
