采用高频能量反馈式无源谐波滤波电路的YSZ-40环形节能灯镇流器
发布时间：2011-8-23 14:32
发布者：我爱电子
|

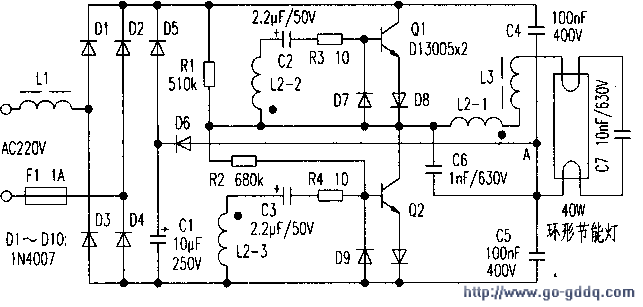

如图所示。交流电整流后，直接向开关管供电。电路起振后，灯管点亮，此时灯丝端（电路中的A点）有高频交流电压，此电压经D6整流，向C1充电。当交流电压瞬时值降到约130V后。C1经D5向负载放电。由于电路中A点阻抗较高，所以C1上充的电压并不高，实测只有130V左右，因此选用耐压为250V的电容。 该电路巧妙地利用电子镇流器中的高频振荡能量控制电容充电过程，将后级电路的能虽反馈到电路前端，使交流电一个周期的大部分时间由220V直接供电，滤波电容只在电压较低时才对负载放电。而且由于D5的隔离作用，整流电路不能直接对Cl充电，不会出现对电容充电形成的尖峰电流，从而提高了功率因数。此电路功率因数能提高到0.95，电流总谐波失真度THD降到20％左右。 上述两种电路主要优点是提高功率因数和降低总谐波失真度THD。普通单只电容滤波电路的功率因数约0.6，THD在120％左右。笔者对这两种电路进行了实测。功率因数为0.92～0.95，对图1电路的整流滤波部分用Multisim软件进行了仿真，功率因数可达0.942。 虽然这两种电路能大幅度提高功率因数，但由于电压脉动性较大，导致灯管电流的波峰比过高，因而会加速灯丝的损坏，影响灯管寿命。尤其当灯使用一段时间后，灯丝发射电子的能力下降时会更加明显。  |
