32W双灯管电子镇流器电路
发布时间：2011-8-23 14:31
发布者：我爱电子
|

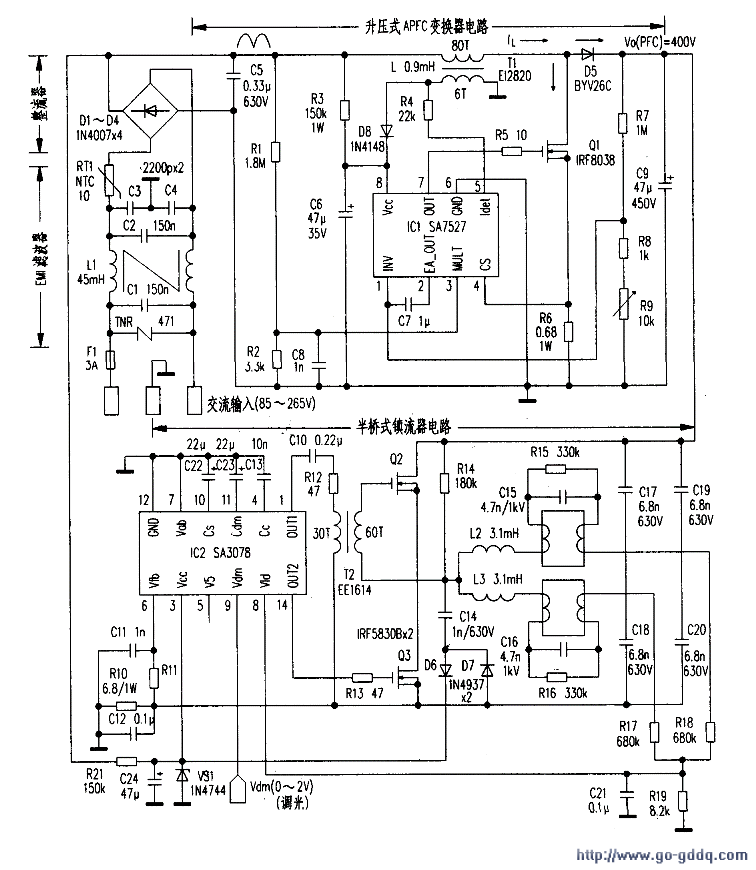

采用杭州兰微电子公司功率因数控制器SA7527和调光镇流器控制器SA3078的高性能价格比的32W双灯管电子镇流器电路如附图所示。该电路由输入EMI滤波器、桥式整流器、升压型有源功率因数（APFC）变换器和半桥式镇流器等电路组成，AC线路输入电压范围为85～265V，PFC级输出DC母线电压为400V，输入电流总谐波失真（THD）电容。T1初级线圈作为升压电感器使用；次级绕组一方面用作ICl（SA7527）⑤脚提供零电流检测信号，同时还为ICl⑧脚上的辅助电源电路提供高频开关信号源，供D8和C6整流滤波之用。Ql为PFC开关。D5为升压二极管，R1／R2为输入电压感测分压器，R7／（R8+R9）为PFC输出电压感测分压器，R5为电流传感电阻。在一个开关周期之内，当Q1导通时，D5截止，通过L的电流全部流过Q1，并且该电流从零线性增加到由ICl④脚设置的峰值，尔后Ql截止，L中储能使D5导通，电流逐渐下降到零。只要IL一降到零，Ql再次导通。开始新的开关周期。这种在临界模式工作的APFC变换器，电感电流峰值时刻追踪AC线路瞬时电压。其高频电感电流被C5和E-MI滤波器滤波。得到正弦波AC输入电流（峰值恰为峰值电感电流的一半），且与AC电源电压同相位。故功率因数几乎等于l，从而实现功率因数校正。SA3078（IC2）完全等效于飞兆半导体的KA7543。R21和C24为IC2③脚上的启动元件。一旦IC2启动驱动半桥工作，IC2③脚则由C14、D6和D7组成的辅助电源（即电荷泵）提供工作电流。以减小启动电阻R21上的功率消耗。在IC2启动后，振荡器首先输出一个不低于77kHz高频。随IC2⑩脚内10vA电流对C22充电，频率逐步降低。对灯丝预热。只要C22上电压达到2V，预热时间结束。IC2⑥脚外部R10为半桥电流传感电阻。 R14、R15、R18与R19、C2l及R14、R16、R17与R19、C21分别组成两支灯管的检测电路。当两支灯管未到位时。IC2⑧脚上的电压将低于1V，IC2输出则截止，Q2和Q3关断。当在IC2⑨脚加一个O～2V的（手控或遥控）模拟调光电压时，灯光将从最高到完全变暗。在调光电压从OV到2V的渐增过程中，半桥输出频率渐升，L2和L3阻抗（2πfL）相应增大，灯电流逐步减小，从而使灯光从亮变暗。 灯管启动是依靠L2、C15和L3、C16等组成的LC电路发生串联谐振在C15和C16上分别产生lkV的高压脉冲将灯管击穿实现的。  |
