采用时控开关KG316T的城市照明电路
发布时间：2011-8-23 14:30
发布者：我爱电子

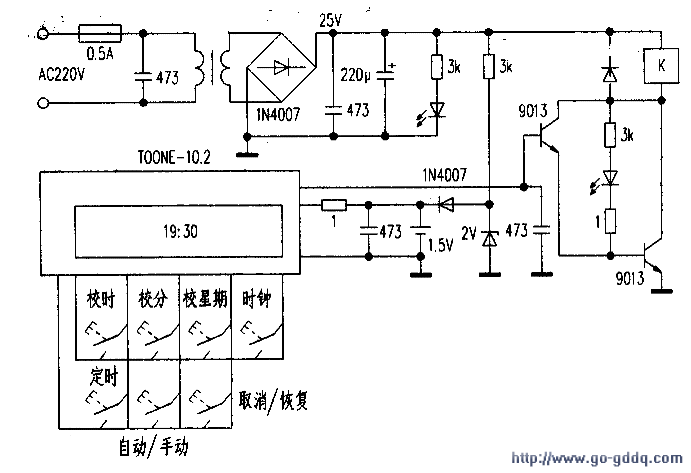

城市的街道照明控制普遍采用定时自动控制开关。例如KG316T型微电脑时控开关等，以实现街道照明自动化。该类时控开关采用了八位皴处理器芯片，PCB板直封，外围使用贴片元件。液晶屏显示时间和控制功能；具有体积小、功耗低、工作温度范围宽、抗干扰能力强等特点。使用普及程度和需求量都比较大。时控开关的设置直观、方便，可选择手动开关和自动控制。自动模式下可设置周一、三、五、二、四、六或工作日、周末等多种时段组合循环工作。每日开/关时段也可分别设定，精确到分钟，单日设定的开，关次数可达10次。可控制阻性负载电流达25A，部分型号可分别控制二到三路不同的负载。液晶显示的时钟控制部分模块型号为TDONE-10.2，计时误差电路，即使断电也不影响计时和已设控制。时控开关还适合霓虹灯、广告招牌灯、生产设备、农业养殖、仓库排风除湿、自动预热、广播电视设备等其他需要定时打开和关闭的电器设备和家用电器。此类开关多用于街道照明环境。但由于雷雨季节电压波动或负载过大等原因开关常常损坏。如果弃之不用十分可惜。也增加了公共服务的开支。为方便大家检修故障，故根据产品实测绘制电路原理图如附图所示。  1.电源指示灯不亮。时控开关未按设定时间自动开启和关闭多数为面板保险管熔断。少数情况为变压器和整流、滤波器件损坏。 2.电源指示灯亮，时控开关未按设定时间自动开启和关闭多数为继电器控制三极管（型号为9013）损坏，原因为继电器K线圈两端未并接保护二二极管。应补加此管（见附图虚线所示）。 3.屏显字符浅或无显示，开关不按照设定执行多见为内部充电电池失效。 |
