运放的单方向应用

发布时间:2011-8-19 11:04    发布者:我爱电子
关键词: 运放
在放大交流信号时,运放通常采用正负对称的电源供电。当只放大不过零的正向或负向电压时,例如在稳压电源中,运放并不需要采用对称的电源,这时,运放的输出幅度可以大大增加。

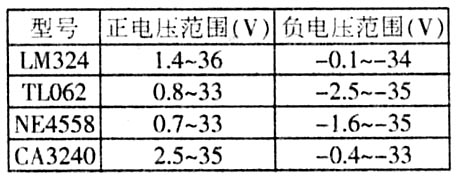

笔者对几种常见运放进行了实测。LM324用于放大正向电压时,其负电源只需--O.1V就能正常工作,此时正电压可用到36V,正向输出幅度可达34V.输出电流下降不多,失调电压也仅比电源对称时稍有增加。当LM324用于放大负向电压时.其正电源必须≥1.4V,负电源可用-34V,其负电压输出幅度也可达-33V。附表是几种常见运放正负电压范围的实测值。只要在附表范围内取值,且正负电压之和不超过运放最大耐压,大都能正常工作,故可用普通运放构成输出电压超过:±30V的优质稳压电源。

附图为用运放构成的30V稳压电源实例。其中输出管Q2的功耗应大干100W,β>100,如β太小,应加入一个中功率管构成三极复合管。Q1和单向小电流可控硅组成过流截止式保护电略.电阻R1可用于设定最大电流。可控硅触发端所接3.3μF电容和1MΩ电阻,是用于防止电容性负载时保护电路频繁动作。开关K既是输出开关又是过流保护解除开关。当过流保护时,开关闭合再打开,电源就恢复正常了。另外,R2、R3必须用金属膜电阻。
