IEEE1394端子引脚介绍

发布时间:2011-8-19 11:03    发布者:我爱电子
关键词: IEEE1394

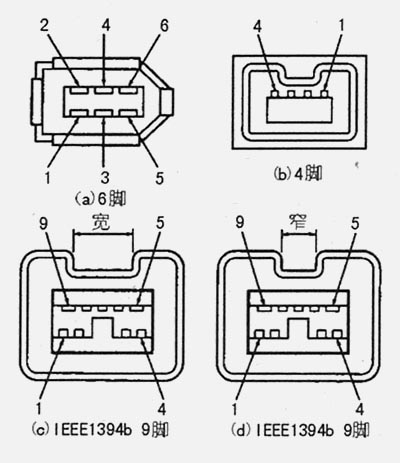

IEEE1394端子引脚介绍附表是1394插头的端子功能;附图a—d是1394插座的端子排列。



6脚 4脚 9脚 脚号 名称 脚号 名称 脚号 名称 1 VP 1 TPB- 1 TPB- 2 VG 2 TPB+ 2 TPB+ 3 TPB- 3 TPA- 3 TPA- 4 TPB+ 4 TPA+ 4 TPA+ 5 TPA- 外壳 VG 5 TPA屏蔽 6 TPA+ 6 VG 外壳 屏蔽 7 NC 8 VP 9 TPB屏蔽 外壳 屏蔽
