简易的用可控硅制作的音源切换电路

发布时间:2011-8-18 09:05    发布者:我爱电子
关键词: 可控硅 , 音源切换
介绍一种可控硅音源切换电路,不使用集成电路,不占用继电器的触点,线路简单,扩展容易的特点。

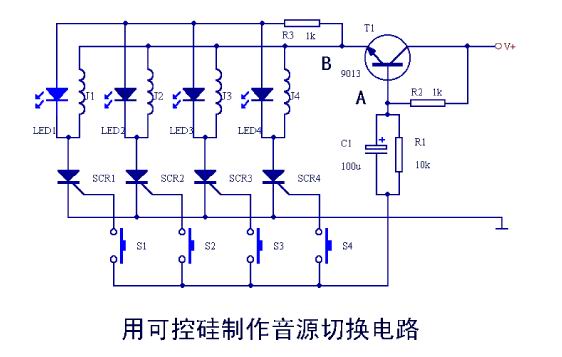

当电源接通时,由于SCR1--SCR4的控制极没有触发电流而处于关断状态,J1--J4都不动作。如需J1吸合,则按S1,电流通过R2对C1充电,A点对地来说变为低电位,T1截止。随着对C1的充电,B点的电位随A点电位的升高而升高。这时,由于对C1充电的电流流过SCR1的控制极,所以SCR1导通,J1得电吸合,LED1点亮,松开S1后,由于SCR1的作用,J1保持吸合状态,C1通过R1放电。

如果需要J4吸合,由需按S4。由于T1先截止后导通,SCR1因失电而关断,J1复位,而后,SCR4导通,J4吸合,其原理如前所述。同样道理,如需其它继电器吸合,只需按相应的按钮即可。

如需扩展,只需增加由发光管、继电器、可控硅和按钮组成的单元电路即可。
