智能卡监狱人员定位管理子系统方案
发布时间：2011-8-13 12:07
发布者：Liming
|

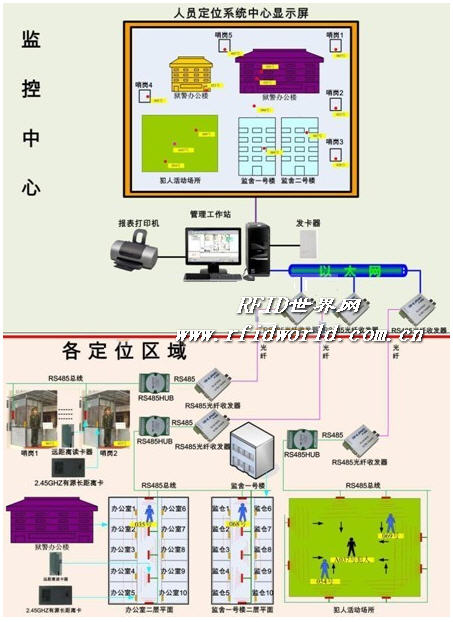

1系统功能 监狱人员（包括狱警和犯人）定位系统是利用目前最先进的RFID智能卡技术，针对监狱狱警及罪犯人员活动情况，根据分区域管理与监控的需求，以及发现险情紧急报警功能要求，专门设计开发的一套软硬件结合的应用系统。系统可使管理干警实时掌握监所内各个受控区域的罪犯人员数量和信息，以及周边执勤干警信息，可大大加强对各种可疑事件及突发事件的快速相应能力。在突发事件时能够准确迅速定位相关人员和执勤干警，并能够迅速查询到人员在监所内的历史行动轨迹。 具体实施：在整个监狱范围内需定位区域密布长距离读卡器，所有需要定位的干警、工作人员、犯人，每人配备RFID卡，RFID卡为工作频率2.45GHZ的有源长距离卡，狱警一般使用带紧急报警按钮的RFID卡，而犯人则配置同样芯片的腕表式异型卡。当持卡人员进入读写区域时，RFID卡定时自动与最近的读卡器传送数据。每一个阅读器均通过网络与中心管理电脑联网，在中心值班室，安装一个大型的显示器，上面显示监狱的电子地图，并在地图上实时显示各人员的分布情况（比如用闪烁的红点显示）、运动轨迹等。当遇到紧急报警情况时，电子地图在对应的位置进行醒目的提示，并通过语音或声光报警器等进行报警提示，值班干警可根据屏幕提示即时定位发生异常事件的地理位置，及时做出反应。 在每个监舍，以及周边哨岗等场所固定安装上一张RFID卡，当监舍中发生犯人斗殴闹事或哨岗狱警发现异常情况如犯人欲逃跑时，可按下卡上的紧急按钮进行报警，中心接到警情后即时做出处理。哨岗可安装多张卡，每张卡报警均代表不同的意义，中心监控自动识别。 1.1、系统的硬件特点： 1）通讯网络：一般监狱的面积较大，各读卡器无法使用一般RS485总线网络与管理中心联网，本系统中，为了解决传输距离问题，使用了RS485光端机，某个范围内的所有读卡器通过RS485总线组网后，再通过光端机，使用光纤进行传输。 2）对于RFID卡的要求：本系统使用的RFID卡为有源远距离微波卡，由电池供电，太阳能电池充电，工作频率2.45GHZ，具有防水功能，读卡距离最远可达100米以上。每个标签事先写入指定数据，使计算机识别对应的持卡人身份，所有需要定位人员必须随身携带。对监狱而言，还必须通过强制的手段、适当的措施来保证RFID卡与罪犯身体不可分离，如可镶嵌在表带式的装置中，系在手腕或脚腕上。 3）安装足够数量的阅读器：阅读器的数量应能满足定位计算的需要，本系统使用具有方向性的超强功率读卡器，保证人员在定位区域随身配备的RFID卡均在有效的读卡范围内。阅读器太少，将会出现读卡盲区，造成定位不准。阅读器应安装牢固，自身及其供电、数据传输设施不易受到破坏。 1.2、系统的其它特点： 1）识别准确率高：采用跳频技术，抗同频间干扰的效果好，可同时进行多张卡的识别，最多可以同时识别200张； 2）采用全球唯一的识别号码，可靠、安全、无重号； 3）备有移动识别站（手持式读写器），提供特殊情况下使用； 4）远距离：可在100米范围内识别，实现全自动识别； 6）支持高速度移动读取，标识卡的移动时速可达200公里/小时以上； 7）高可靠性，工作温度-40℃~85℃，防水，防冲击，适合户外恶劣环境下运行； 8）高抗干扰：对现场各种干扰源无特殊要求，安装方便简单； 9）全球开放的ISM微波频段，无须申请和付费； 10）超低功耗：对人体更安全、更健康。 2系统组成 人员定位及紧急报警系统由以下设备组成： 远距离读卡器 有源远距离卡（RFID标准卡、带紧急按钮卡、腕表式异型卡） 联网设备（RS485光端机、RS485HUB） 中心大型显示屏（标配） 报警系统（报警驱动板、声光报警器） 管理工作站（数据库软件、人员定位软件） 3系统网络结构及报警示意图 3.1人员定位网络结构图
3.2系统袭警报警示意图
当在有效监控区域内，发生犯人攻击狱警等恶性事件时，狱警可按下随身佩戴的RFID卡上紧急按钮报警，向中心求助，值班干警接警后即时处理。 |
