如何掌握电烙铁焊接技术

ipolo

在电子制作中，元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。

一、焊接工具

1、电烙铁

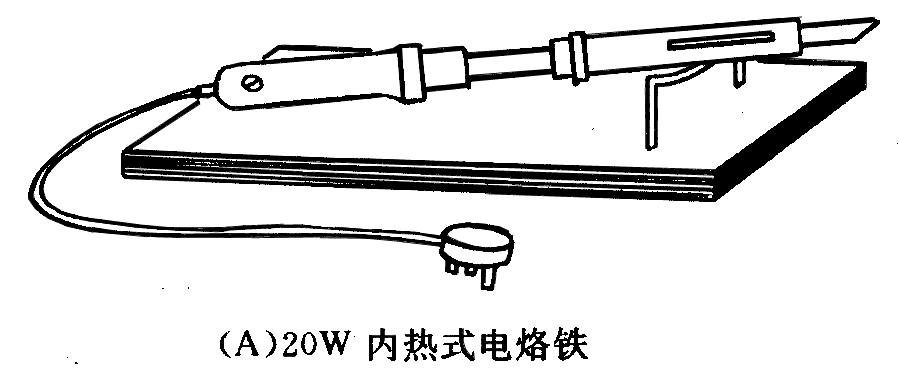

电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。如图1。









图1

新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡，才能使用。

电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：

电烙铁插头最好使用三极插头。要使外壳妥善接地。

使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。

电烙铁使用中，不能用力敲击。要防止跌落。烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以防烫伤他人。

焊接过程中，烙铁不能到处乱放。不焊时，应放在烙铁架上。注意电源线不可搭在烙铁头上，以防烫坏绝缘层而发生事故。

使用结束后，应及时切断电源，拔下电源插头。冷却后，再将电烙铁收回工具箱。

2、焊锡和助焊剂

焊接时，还需要焊锡和助焊剂。

（1）焊锡：焊接电子元件，一般采用有松香芯的焊锡丝。这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极为方便。

（2）助焊剂：常用的助焊剂是松香或松香水（将松香溶于酒精中）。使用助焊剂，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。焊接较大元件或导线时，也可采用焊锡膏。但它有一定腐蚀性，焊接后应及时清除残留物。

3、辅助工具

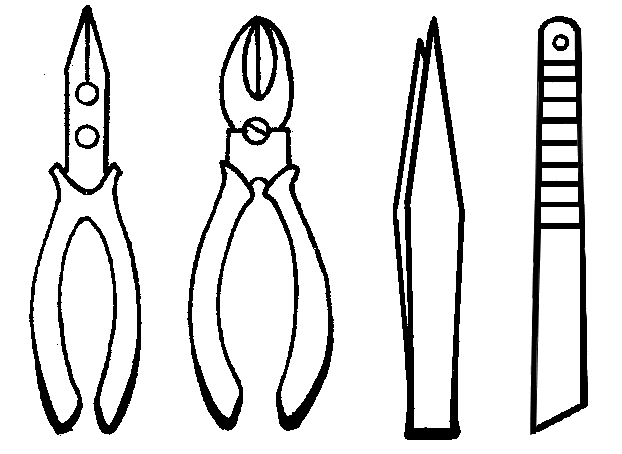

为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。应学会正确使用这些工具。





尖嘴钳 偏口钳 镊子 小刀

图2 辅助工具

二、焊前处理

焊接前，应对元件引脚或电路板的焊接部位进行焊前处理（见图3）。

1、清除焊接部位的氧化层

可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。

印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。

2、元件镀锡

在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。





刮去氧化层 　均匀镀上一层锡

图3 焊前处理

三、焊接技术

做好焊前处理之后，就可正式进行焊接。

1、焊接方法（参看图4）。





焊接 检查 剪短

图4 焊接

（1）右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。

（2）将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2～3秒钟。

（3）抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。

（4）用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。

2、焊接质量

焊接时，要保证每个焊点焊接牢固、接触良好。要保证焊接质量。好的焊点如图5





图5

（A）所示应是锡点光亮，圆滑而无毛刺，锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。

虚焊是焊点处只有少量锡焊住，造成接触不良，时通时断。假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。这两种情况将给电子制作的调试和检修带来极大的困难。只有经过大量的、认真的焊接实践，才能避免这两种情况。

焊接电路板时，一定要控制好时间。太长，电路板将被烧焦，或造成铜箔脱落。从电路板上拆卸元件时，可将电烙铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出。
