无光耦合器的 100V 隔离型单片反激式稳压器LT3512（凌力尔特）
发布时间：2011-7-26 13:34
发布者：eechina
|

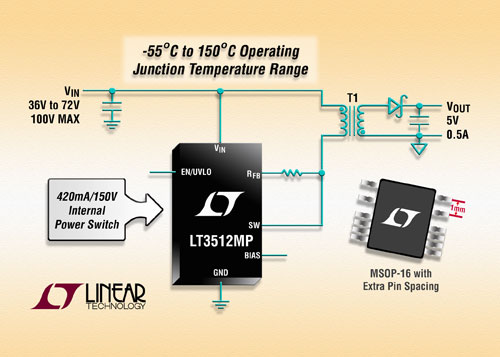

凌力尔特公司 (Linear Technology Corporation) 推出新的高可靠性 (MP 级) 版本 LT3512，该器件是一款高压隔离型单片反激式稳压器，可在 -55°C 至 150°C 的结节温范围内工作。这款器件简化了隔离型 DC/DC 转换器的设计。LT3512 无需光耦合器、第三个绕组或信号变压器以实现反馈，因为该器件的输出电压是从主端反激信号中检测的。LT3512 在 4.5V 至 100V 的输入电压范围内工作，具一个 420mA、150V 电源开关，提供高达 4.5W 的输出功率，从而非常适用于多种电信、数据通信、汽车、工业和军事应用。 LT3512 采用边沿模式、电流模式控制开关电路工作，在整个电压、负载和温度范围内产生 ±5% 以内的稳定度。边界模式 (也称为关键传导模式 CRCM)，与对应的连续传导模式设计相比，允许使用更小的变压器。输出电压很容易用两个外部电阻器和变压器匝数比设定。数据表中列出的几种变压器可于多种应用中使用。该器件具高集成度，能实现简单、干净、严格稳定的应用解决方案，可应对隔离型供电设计面临的传统挑战。 LT3512MP 采用小型 MSOP-16 封装，并去掉了 4 个引脚以实现额外的高压引脚间隔。千片批购价为每片 9.35 美元。如需更多信息，请登录 www.linear.com.cn/product/LT3512MP。
性能概要：LT3512MP • VIN 范围为 4.5V 至 100V • 内置 420mA、150V 集成的电源开关 • 无需光耦合器、变压器或第三个绕组实现反馈 • 边界模式工作 • 用两个外部电阻器设定 VOUT • 可采用现成有售的变压器 • 可编程欠压闭锁 • 输出电压温度补偿 • -55°C 至 150°C 的工作结温范围 |
