高精度宽带锁相环HMC830LP6GE
发布时间：2011-7-21 19:32
发布者：1770309616
关键词：
HMC830LP6GE , 宽带锁相环
|

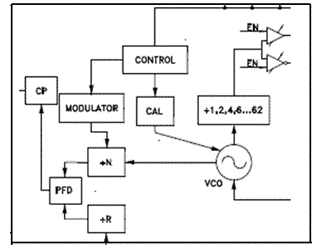

齐凌杰， 世强电讯应用工程师 Hittite 微波公司是在通信及军事市场拥有完整的MMIC解决方案的世界级供应商。该公司最近拓展了其领先业界的锁相环产品线，推出高精度宽带锁相环芯片HMC830LP6GE，工作频率为25MHz—3000MHz，覆盖所有常用的通信频段。 产品简介 HMC830LP6GE是内部集成了VCO的小数分频锁相环芯片，以及可工作在100MHz的相位检测器和delta-sigma调制器，这使的其在较宽的环路带宽内有着极好的频谱特性。
性能特征与使用 HMC830LP6GE的优质因数在整数和小数状态下分别是-230/-227。双边带RMS抖动小于180fs。精确频率模式使得输出频率的可以非常小的步进，做到0Hz频率误差。HMC830LP6GE已经在宽带范围内匹配到50欧姆，输出功率动态范围是9dB（3dB step），其唤醒时间只有250微秒。 HMC830LP6GE采用6*6塑封表贴封装。在-40度到85度的温度范围内有优秀的稳定性。 由于该芯片集成了VCO，PFD，及分频器，因此使用者只需要设计环路滤波器。由于该芯片还集成了放大器，环路滤波器的设计也较为简单，只要采用电容加电阻构成的无源滤波器就可以了。 滤波器的拓扑结构及部分参考数值如下。
与市场上流行产品的对比 下图是HMC830LP6GE与市场某流行的宽带PLL的一些指标比较

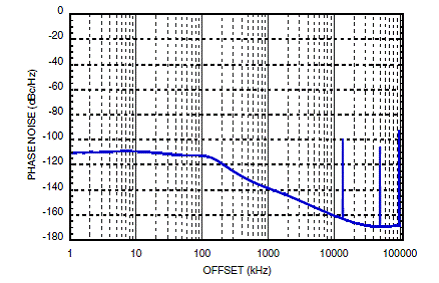

FoM也就是优质因素，这个表示的是归一化到每Hz的相位噪声。锁相环芯片该指标的好坏决定了其在所有频率的相位噪声性能，可以看出，HMC830LP6GE在该指标上超出很多。 XXXX产品的杂散约是-70dBc，而此项指标HMC830LP6GE也有很大的优势，下图是HMC830LP6GE在2113.5MHz的测量所得。
应用市场 HMC830LP6GE拥有业界最好的噪声性能和杂散，因此当你需要很好的信号质量和信噪比的时候，HMC830LP6GE将会是你的首选。其应用市场包括：宽带多载波，多标准的蜂窝基站设备中上下变频，作为低抖动的时钟本振发生器，或作为可调的参考源以取得无杂散信号；也可以用在高QAM的微波点对点通讯，软件无线电及测试测量设备中。 样品及评估板现在已经可以提供，详情请联系Hittite中国区授权代理商世强电讯。 |
)
