Pirus2004逆变器-驱动板
发布时间：2011-7-14 11:51
发布者：yulzhu
|

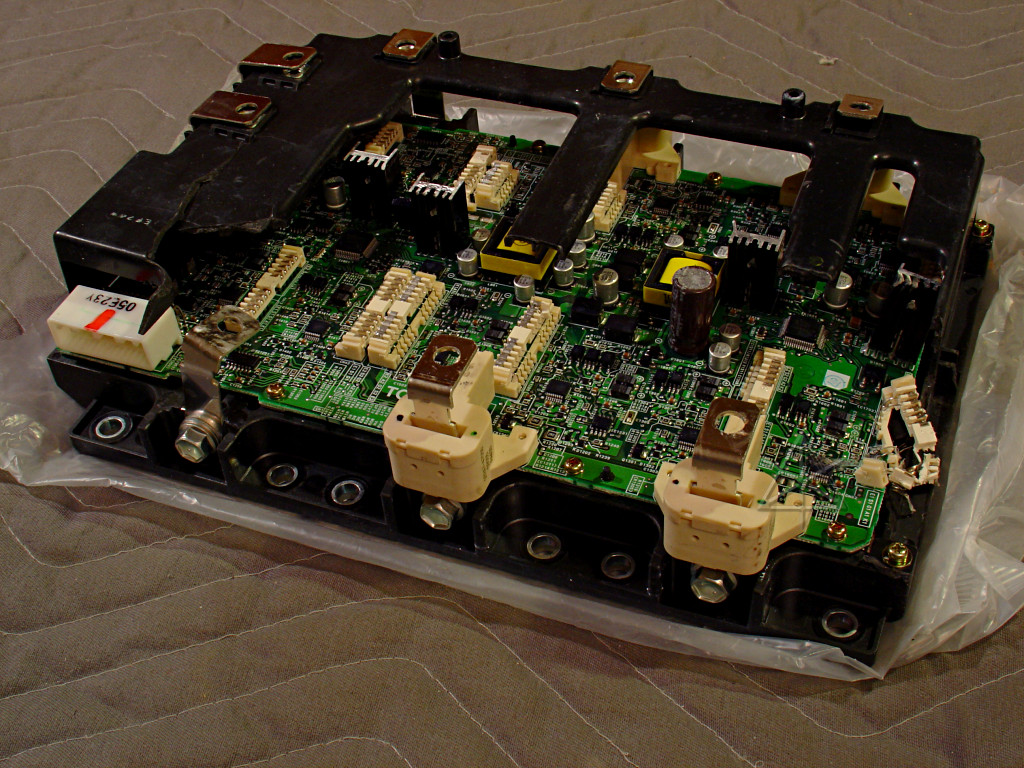

在等待中，正好吧这个文章写下去。在网上高清的照片真的很难找，很感谢这个网站（Inverter sub-module construction的这篇文章主要是对IGBT的驱动板进行介绍），有清楚的照片，可以提供很多的信息。 这个是我们需要去了解和解析的逆变器的驱动板

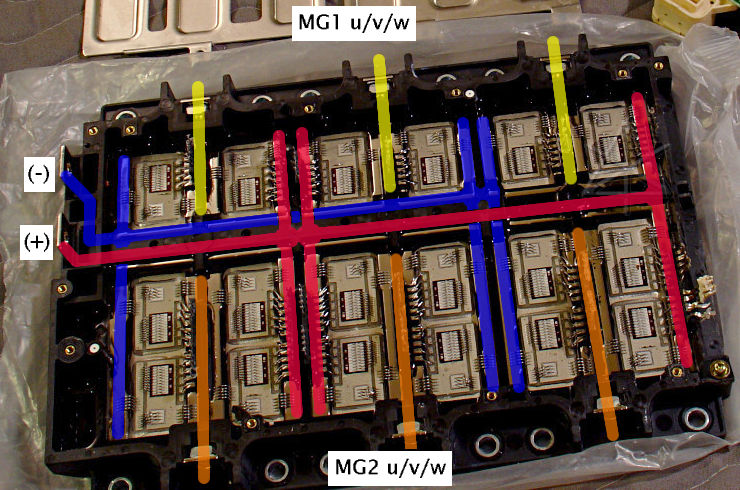

这块板有12个IGBT管，里头有12组驱动板，他们之间的连接是非常有意思的设计

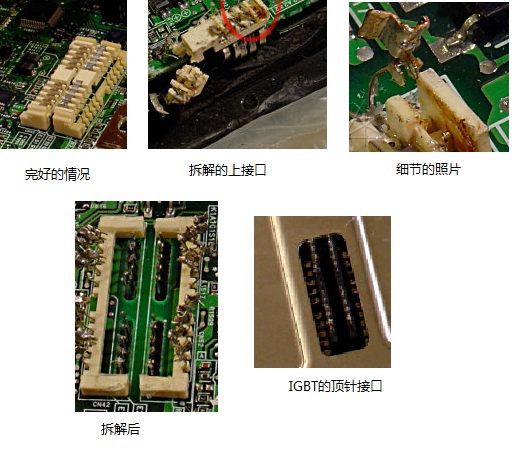

以下为上下接口的详细照片解析，这种连接的方式最大的保证了其连接的稳定性。
另外值得注意的是，有四个霍尔电流传感器，这个四个玩意的处理电路是竖着做好，然后下面接到驱动板上，一般霍尔有四个接口（VCC,GND，S+，S-）
驱动板正面和反面图非常清晰，这两张图可以作为分析驱动板的主要来源 正面
反面
|
