通用红外遥控开关
发布时间：2011-6-28 10:18
发布者：circuit_share
关键词：
红外遥控

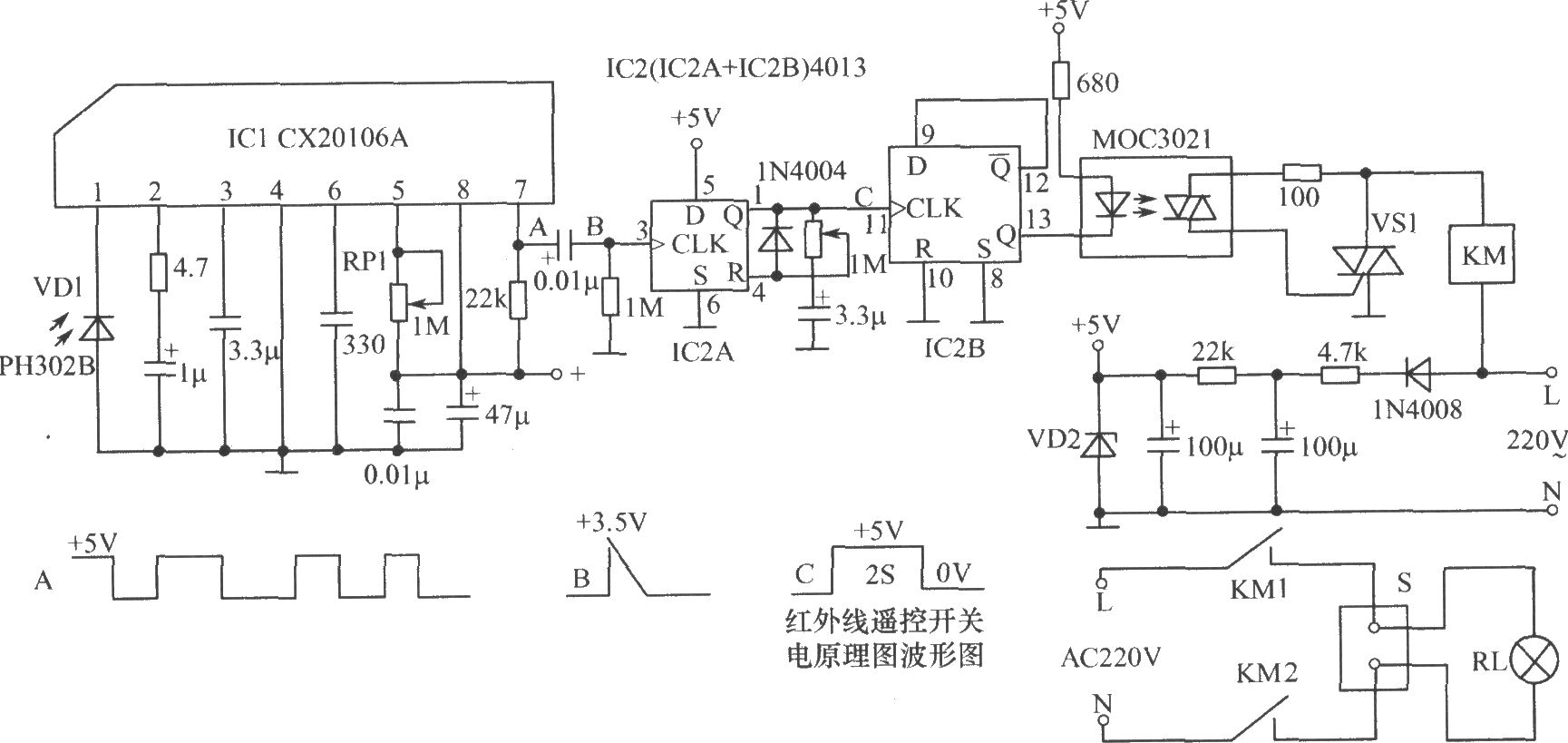

 如图所示电路对应的红外遥控器在按下按钮时会产生一串连续的37.9kHz编码脉冲，由红外二极管转换成光脉冲发射出去。这些红外脉冲串被红外接收器(电视机、录像机、VCD、DVD等)检测到并译码后使控制电路产生相应的功能(如改变电视机的频道、增加或减小音量等)。只要按一下遥控器按钮，即可控制继电器的吸合或释放。 工作原理：红外遥控开关电路如图所示。它由红外接收模块、三极管VQ1、D触发器(只用其中的1个)、驱动三极管VQ3、继电器、继电器工作状态指示LED及用作稳压的ZD1稳压二极管及三极管VQ2等组成。电路中的红外接收模块检测到遥控器发射的37.9kHz负脉冲串，这些负脉冲由VQ1反相变成正脉冲。然后，这些正脉冲由R4、VD1、R5及C2网络将它变换成单脉冲。在VQ1集电极上的正脉冲经R4及VD1向C2充电。充电时间常数(R4 X C2)约1.25ms。在两个输入脉冲之间的短时间内，VQ1截止，C2开始向R5放电，放电时间常数约0.5s。由于前者短、后者长，在下一个红外脉冲未到之前C2上电荷未放完又开始充电，使C2上的电压不断增加，最终提供了所需的触发时钟脉冲使D触发器翻转。D触发器R及S端接地，在CLK端输入电压超过3.5V(VDD=5V)时，其Q输出低电平、Q非输出高电平。此高电平一方面使VQ3导通、继电器吸合、继电器状态指示LED亮，同时经R6向C3充电使触发器D端在1.2s后(R6×C3)置高电平。在下一个触发脉冲到来之前，电路保持VQ3导通、继电器吸合状态。在下一个触发脉冲加到D触发器时，触发器翻转，Q输出低电平，VQ3截止，继电器释放，LED灭。输入与输出之间的反馈延迟对工作稳定是必要的。1.2s的延迟时间决定了继电器的吸合速率。电源在8V～15V范围均可，ZD1(5.6V)、R8及VQ2组成简单的5V稳压电源。C5为高频噪声滤波电容。此稳压电路也能用78L05代替。 元器件选择：IC1：A选用4013双D触发器。LED选用Φ5mm红色发光二极管。所有电阻选用(1／4)W、5%。C3、C4、C6选用47μF铝电解电容器。其他元器件如图所示。 |
