四路遥控交流开关

发布时间:2011-6-27 10:13    发布者:circuit_share
关键词: 交流开关 , 遥控

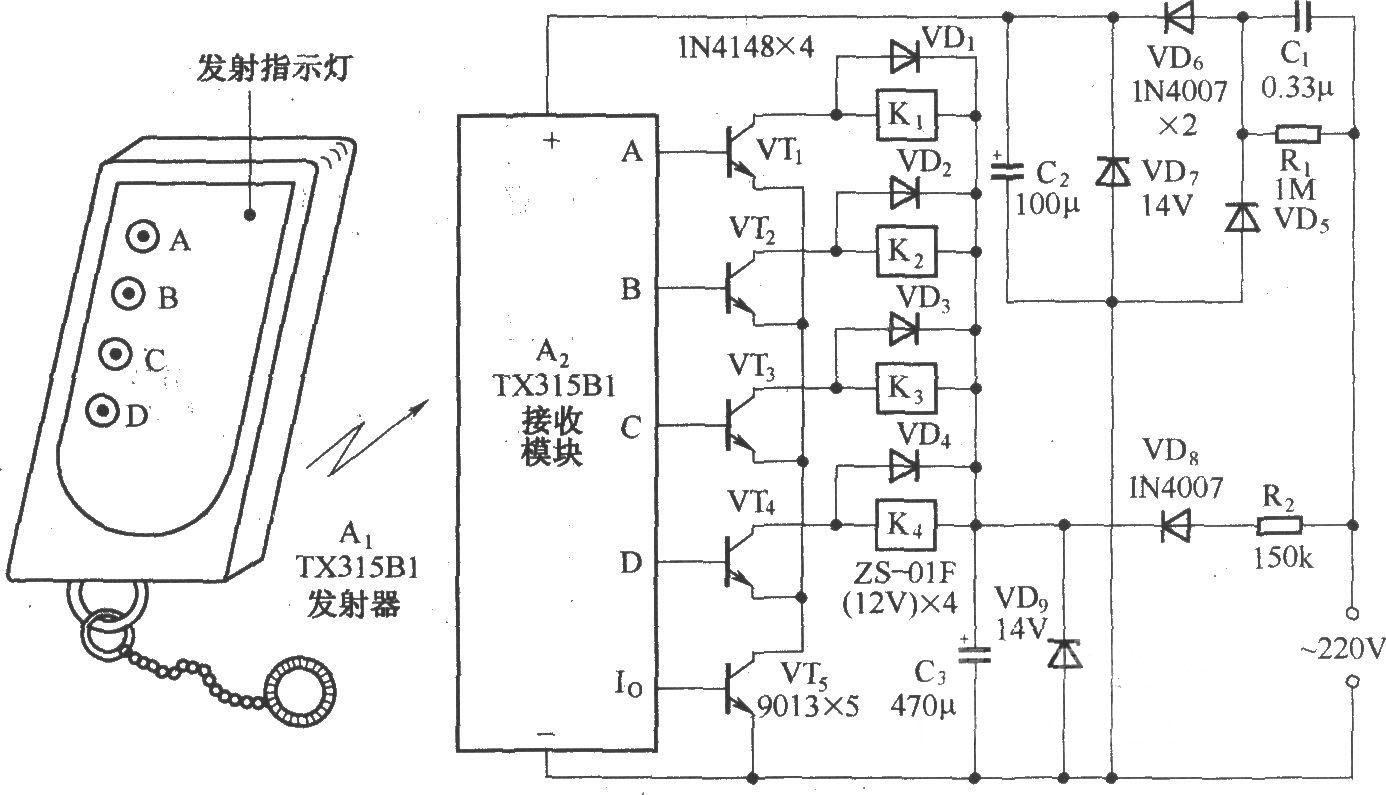

如图所示,该电路由TX315B1型发射/接收组件组成,以接收器译码电路输出的四路高电平控制信号,通过晶体管驱动自锁继电器来接通四路交流电源.接收组件的输出端A~D接人VT1~VT4四组继电器驱动管,每只驱动管驱动一只自锁继电器K.输出端Io通过VT5组成VT1~VT4的发射极通路控制器,只有当Io输出译码有效信号使VT5导通后,VT1~VT4才可能导通。
