由T996／998C组成的双稳态开关控制电路
发布时间：2011-6-27 10:11
发布者：circuit_share
|

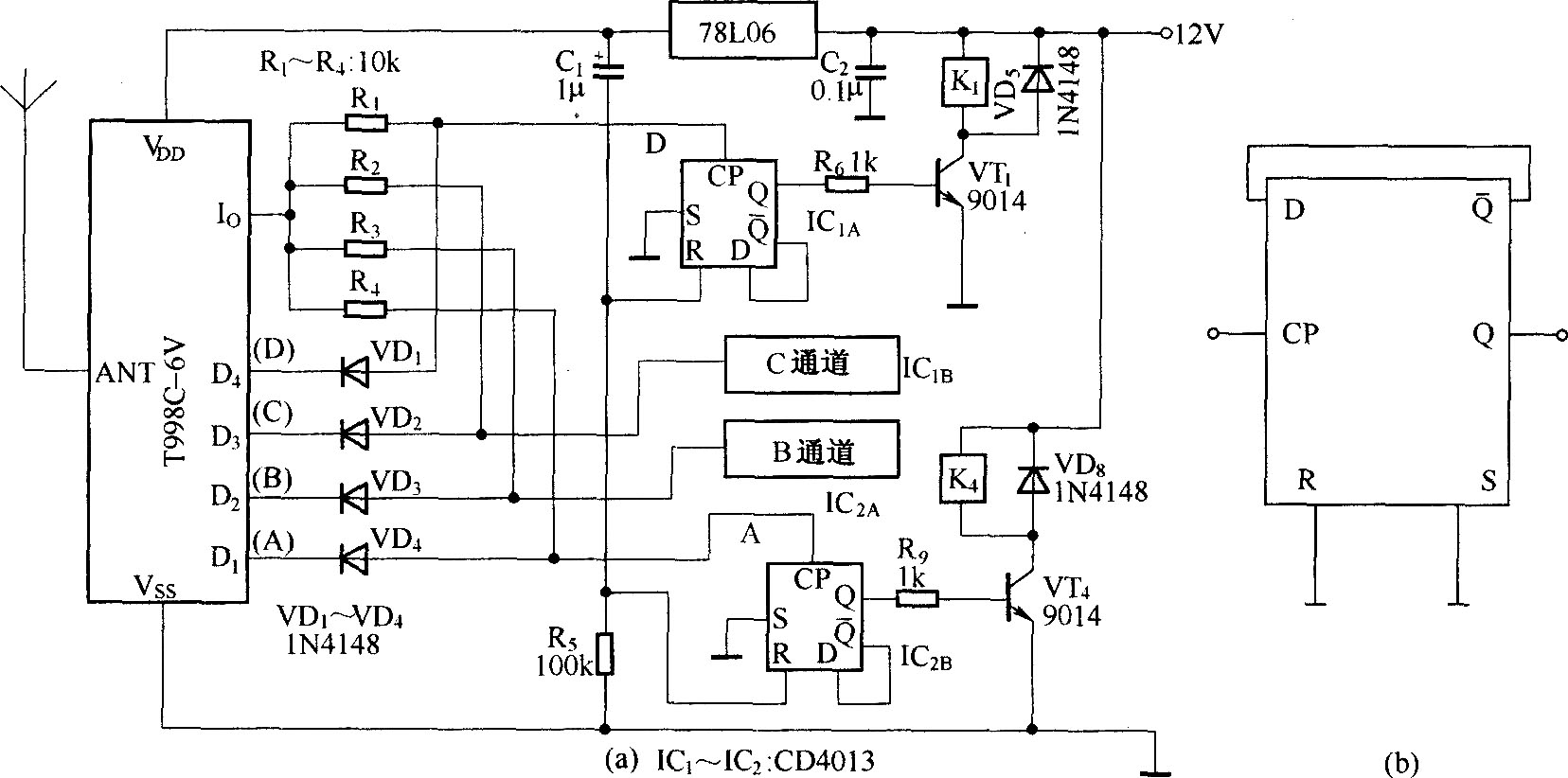

T996组件是一只内含数字编码电路的SAW型无线电遥控发射组件,它的内部电路结构与CS900基本相同,不过它使用的数字编码电路为PT2262.它是一只四通道遥控发射器,发射频率为418MHz.T998组件为与T996配套使用的无线电接收组件,其内部电路与CS902基本相同,只是该组件内包含了数字译码电路PT2272. 如图(a)所示是由T998C-6V和双D触发器CD4013组成的各通道独立控制的双稳态开关控制电路。T998C-6V的四个输出端D1～D4分别控制着四个双稳态触发器的翻转，实现各通道的开、关控制。CD4013内含两个独立的D触发器。每个D触发器可组成一个双稳态触发器，其组成方法如图(b)所示.  |
