开关分明的两路遥控器

发布时间:2011-6-27 10:10    发布者:circuit_share
关键词: 遥控器

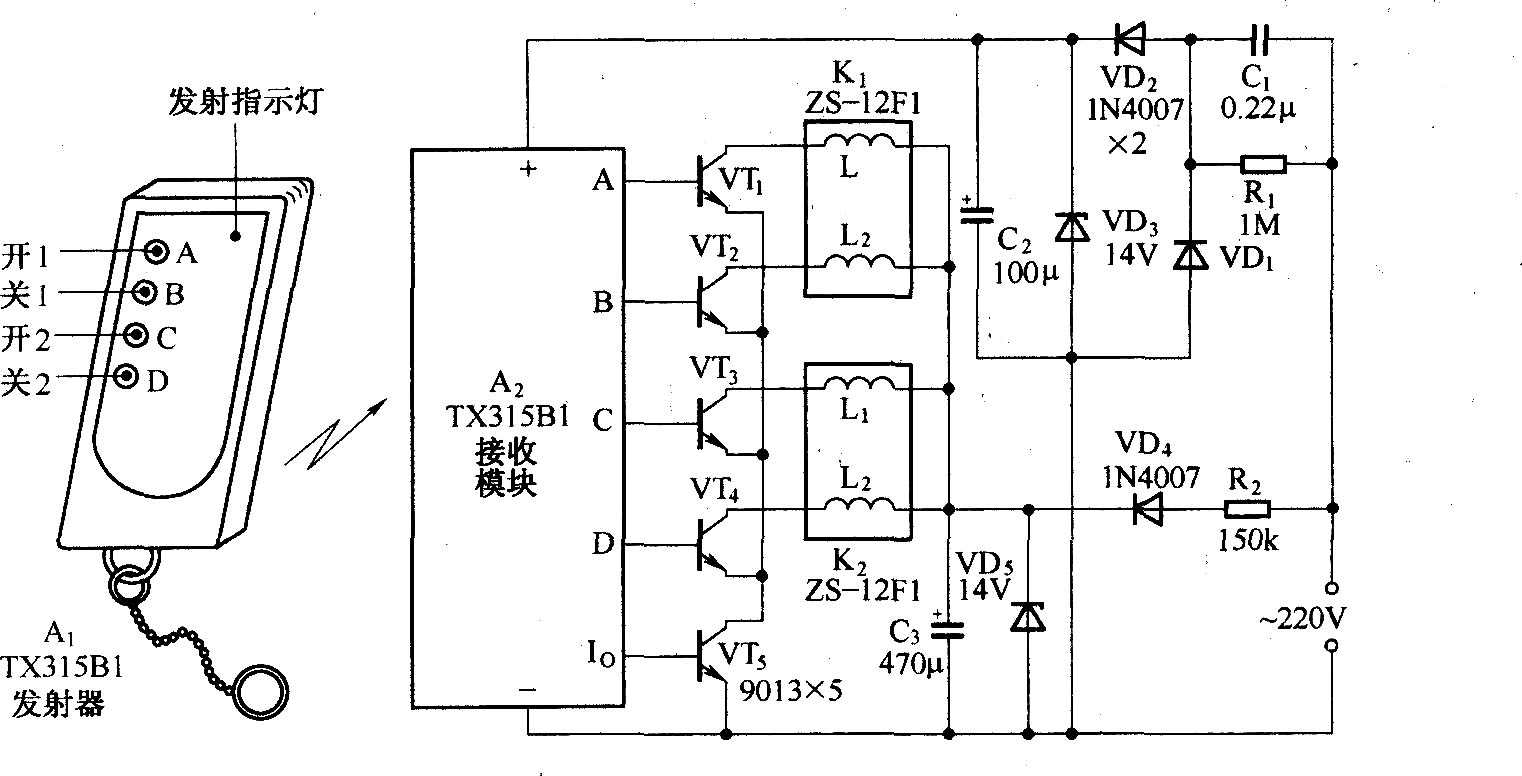

如图所示的四路遥控开关电路中,由于采用了一种ZS-01F型记忆自锁双稳态继电器,使该电路能在遥控接收电路输出脉冲信号下做到既能开、又能关的控制功能。但该电路也存在着这样的问题:由于控制电路的开和关采用同一遥控发射按键,有时会因误判而造成误操作现象,这对于某些被控电路是不允许出现的。将这种遥控电路中的继电器改用另外一种继电器,在遥控发射器中用两个不同的按键分别来控制电路的开和关,做到开、关控制分明,就可避免误操作现象。
