自动照明控制电路
发布时间:2011-6-25 12:19 发布者:
电路图分享
关键词:
照明控制

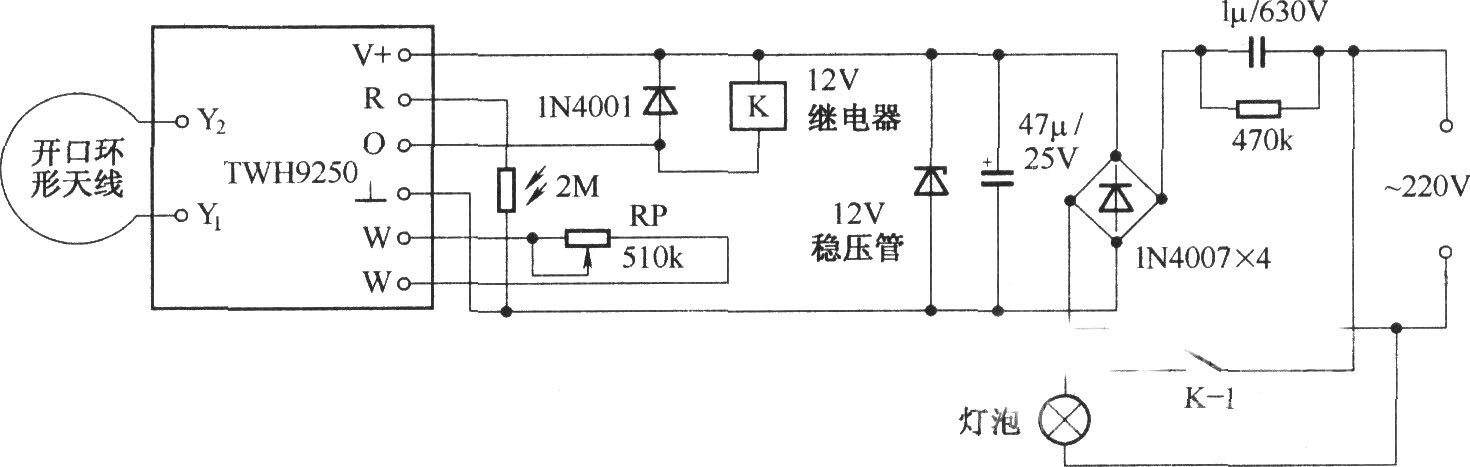

雷达式自动照明控制
电路
的核心元件为微波探测模块TWH9250.本电路的探测距离可达5m以上,当有人进入探测范围内时,电路被触发,TWH9250的输出端输出低电平,
继电器
K得电吸合,电灯被点亮,直到人离开上述范围后10秒后,电路自动复位,电灯熄灭。TWH9250的R端对地连接光敏
电阻
,白天时其阻值极小,R端电位被拉低,电路不工作,而在夜间光敏电阻的阻值极大,R端电位升高;电路处于监视状态。
