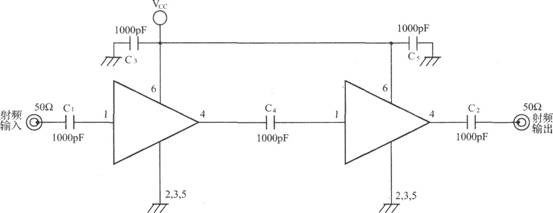

基于μPC2749TB的GPS接收机LNA电路
发布时间:2011-6-21 10:42 发布者:
电路图分享
关键词:
GPS
,
LNA
,
μPC2749TB
,
接收机
μpC2749TB是一个超小型MMIC
放大器
,频带响应为2.9 GHz,适合在
GPS
接收机等无线通信系统中应用。芯片采用NEC的20 GHz FT硅双极性工艺制造。电源
电压
Vcc为2.7V一3.3V,
电路
电流
消耗Icc=6.0 mA(在VCC=3.OV)。在FIN=1.9GHz时,噪声系数NF为4.0dB,功率增益为GP=16.OdB,饱和输出功率Po(sat)为6.0dBm。采用超小型6引脚封装,封装尺寸为2.0mm×1.25mm×0.9mm。
