电磁感应演示器

发布时间:2011-6-8 10:40    发布者:circuit_share
关键词: 电磁感应

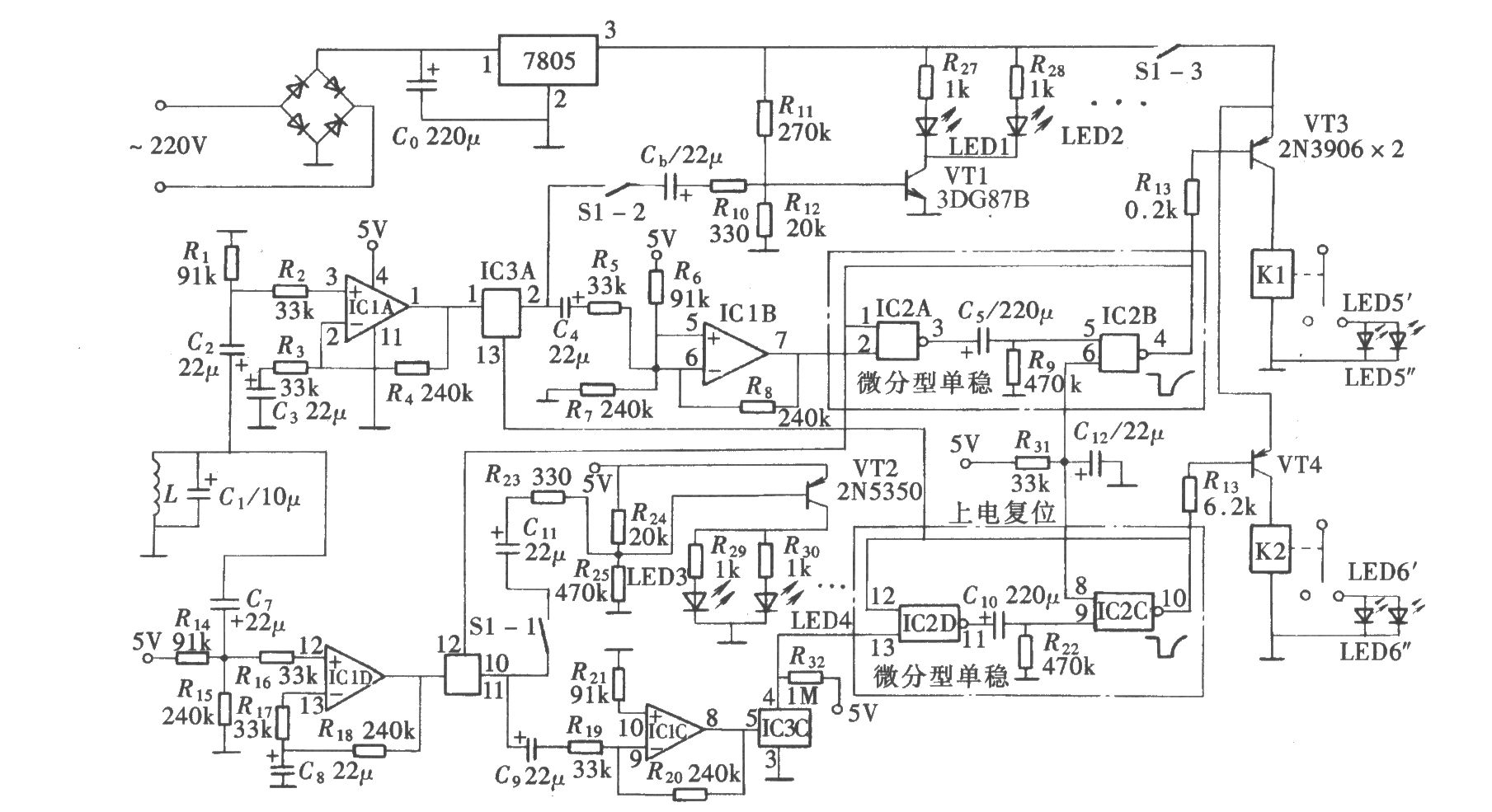

电磁感应演示器主要用来演示物理学中的法拉第电磁感应定律和楞次定律,其电路如图所示。主要由电磁感应线圈及感应信号输入电路、感应电流放大器、显示驱动放大器与显示、延时控制与互锁电路等组成。图中,IC1A~D—LM324;IC2A~D—CD4011;IC3A~C—CD4066。
