数码显示遥控电风扇电路
发布时间：2011-6-1 10:13
发布者：circuit_share

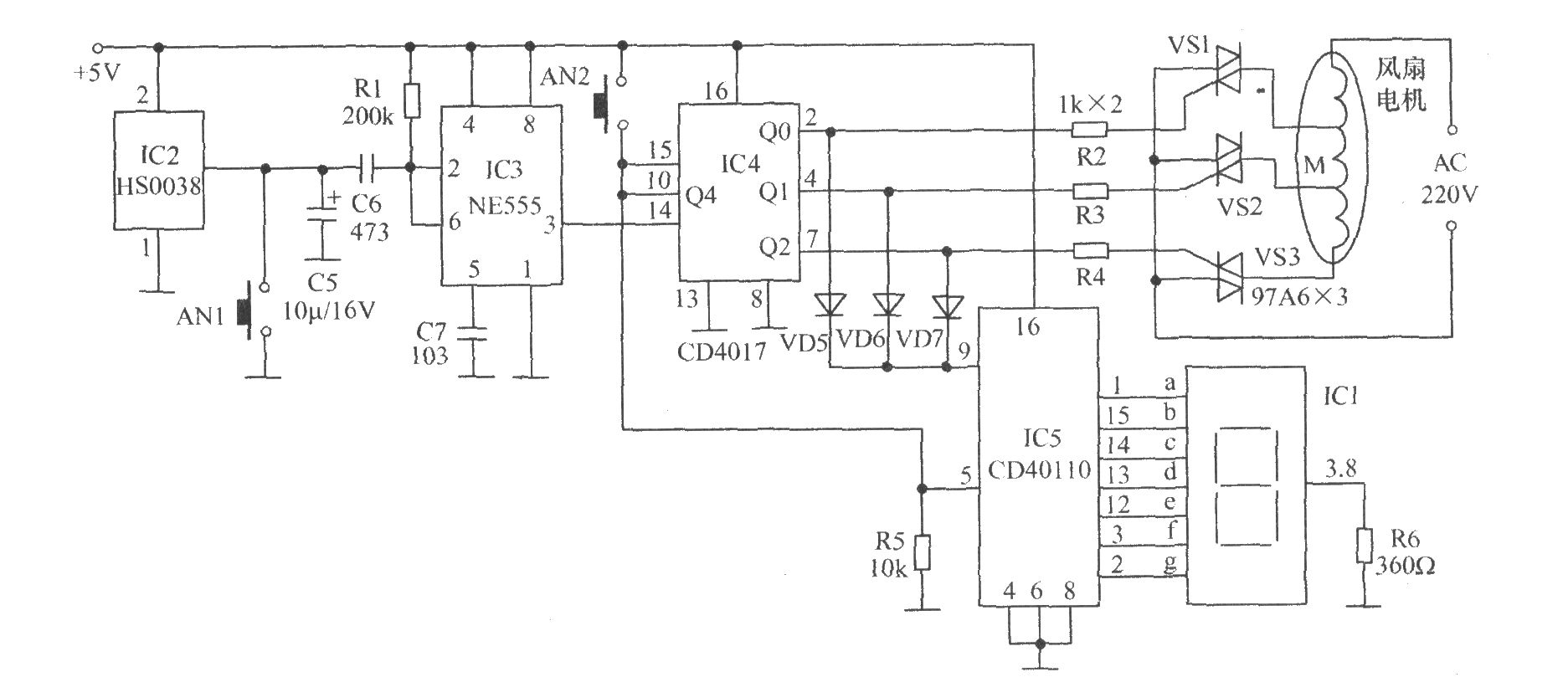

 如图所示的遥控风扇电路，其遥控距离为8m左右，也无需专用遥控器等特点。用任意一种红外遥控器对着红外接收头按下任一键，IC2就会接收到红外脉冲信号，并对脉冲信号进行滤波、检波、放大等处理，经C6耦合至IC3，IC3 NE555组成的施密特触发器对脉冲信号进行整形，以便得到理想的矩形波。R1为上拉电阻，选择合适的阻值可大大提高电路的抗干扰性。R1的阻值在200kΩ～470kΩ范围内选择，R1太小会降低电路灵敏度；过大会使电路性能减弱。整形后的脉冲信号由3脚输出，然后送入十进制计数器CD4017进行脉冲计数。CD4017的输出端Q0输出高电平，其他输出端均为低电平。输出的高电平一边经二极管送入译码，驱动器CD40110去驱动数码管显示“1”。一边经限流电阻去驱动双向晶闸管VS1导通，风扇被置为1挡。再次按下遥控器上的任一键时，Q1输出高电平，其他输出端均为低电平，风扇置为2挡，数码管显示“2”。按第3次时Q2输出高电平，风扇置为3挡，数码管显示“3”。按第4次时，Q3输出高电平，CD4017和CD40110同时复位，风扇停止转动，数码管显示“0”。AN为复位／停止按键。电路的5V电源，可直接由变压器降压，整流滤波及7805稳压后获得。 |
