由集成硅压力传感器MPX5100A构成的LED条图显示压力计电路
发布时间:2011-5-26 08:51
发布者:
电路图分享

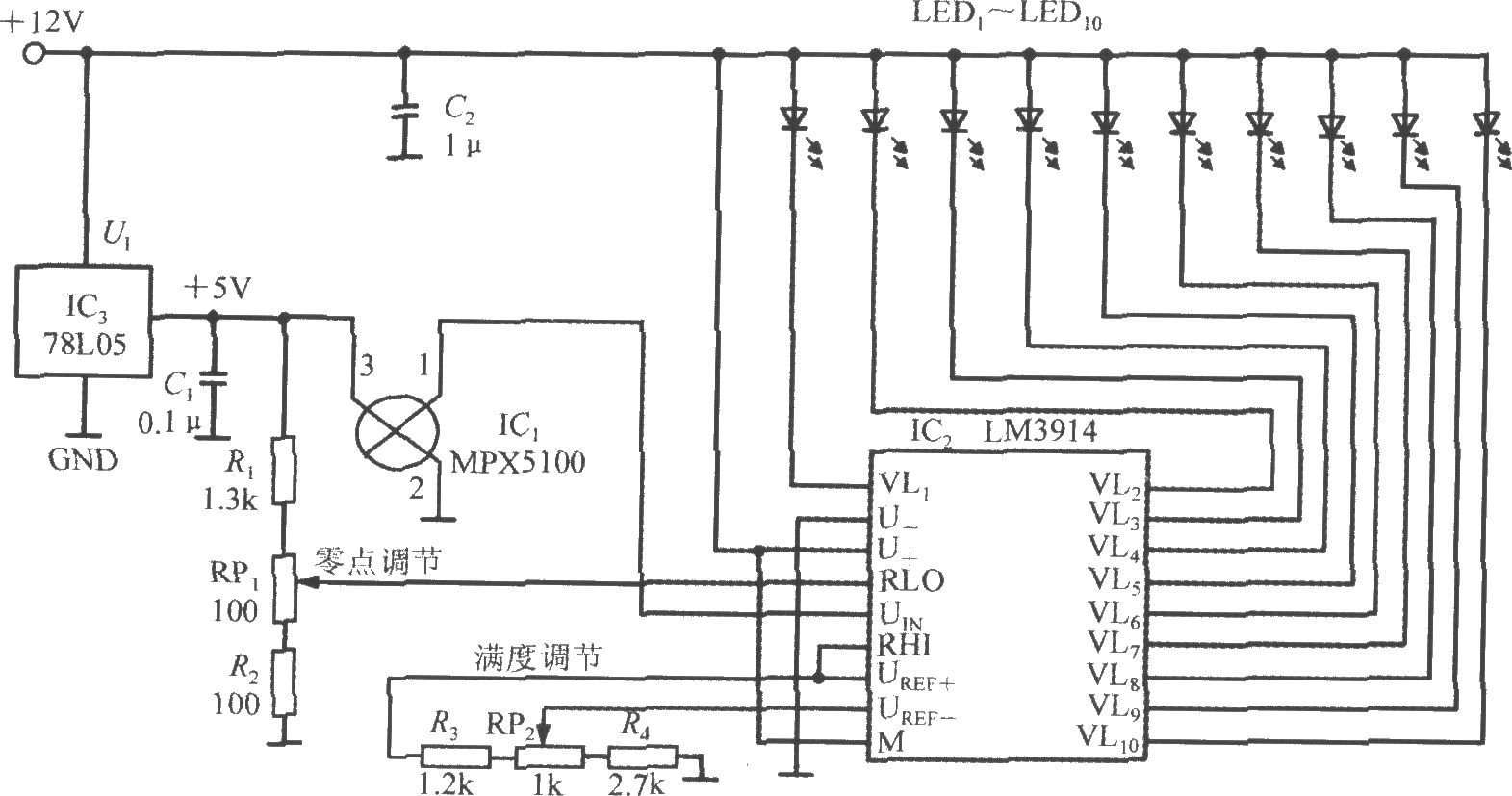

由MPX5100和LM3914构成10段LED条图显示压力计的电路如图所示。其测量范围是0~100kPa,分辨力为10kPa。 12V电源经过三端集成稳压器78L05获得 5V稳压输出,最大输出电流可达100mA,给MPX5100和LM3914提供电源。MPX5100的输出电压接LM3914的UIN端。将UREF 端与RHI端短接后,再将UREF-端接RP2,RP2为满刻度调节电位器。RP1为零刻度调节电位器,当被测压力为零时调节RP1可使LED全部消隐。 |
