由集成电流传感器MAX471构成±3A电流监测仪的电路
发布时间：2011-5-26 08:51
发布者：电路图分享

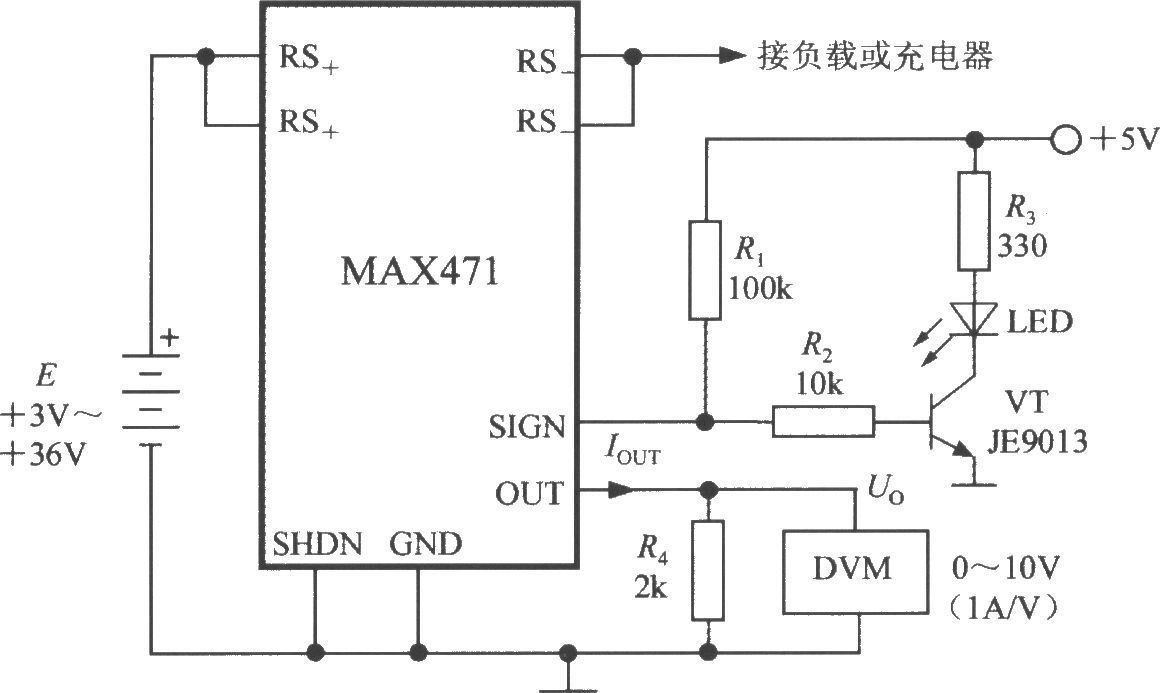

 由MAX471构成±3A电流监测仪的电路如图所示。图中，E为 3～ 36V电源或电池组。不用掉电功能时需要将SHDN端接地。R1为SIGN端的上拉电阻，可接 5V逻辑电源。从SIGN端输出的信号经过晶体管VT(JE9013)驱动发光二极管LED，作为充、放电状态指示。充电时LED发光，放电时LED熄灭。JR2为基极限流电阻，R3为LED的限流保护电阻，R4是输出电阻。满量程为10V的直流数字电压表(DVM)并联在R4两端。该仪表满量程电流值被限定为3A，仪表能自动显示线路电流的正、负极性。此外，还允许将两片MAX471并联使用，检测6A以下的电流，这时两个SIGN端应当并联在一起，合用一只100kΩ上拉电阻，再把两个OUT端短接并将输出电阻改成1kΩ。 |
