集成电流传感器MAX472的典型应用电路
发布时间:2011-5-26 08:50 发布者:
电路图分享
关键词:
MAX472
,
电流传感器
MAX472的典型应用
电路

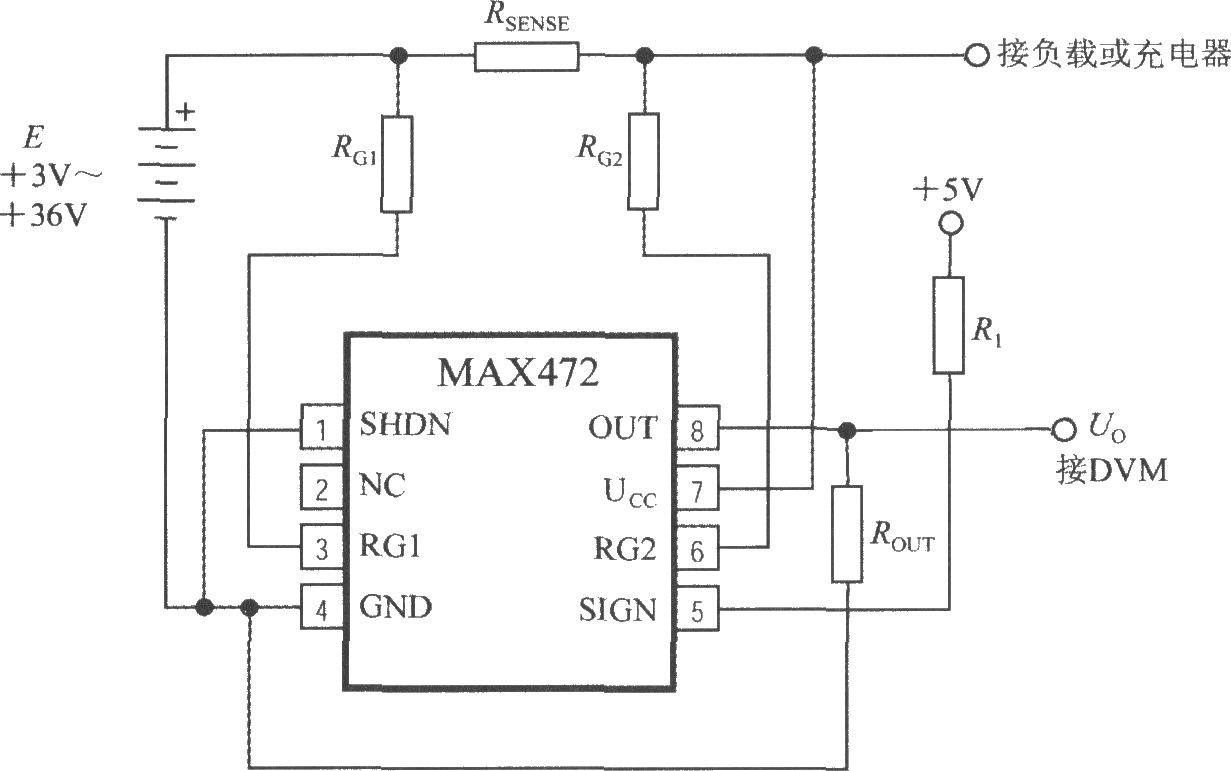

如图所示。UCC端接负载或充电器,亦可接电源或电池组。RG1和RG2为外部增益
电阻

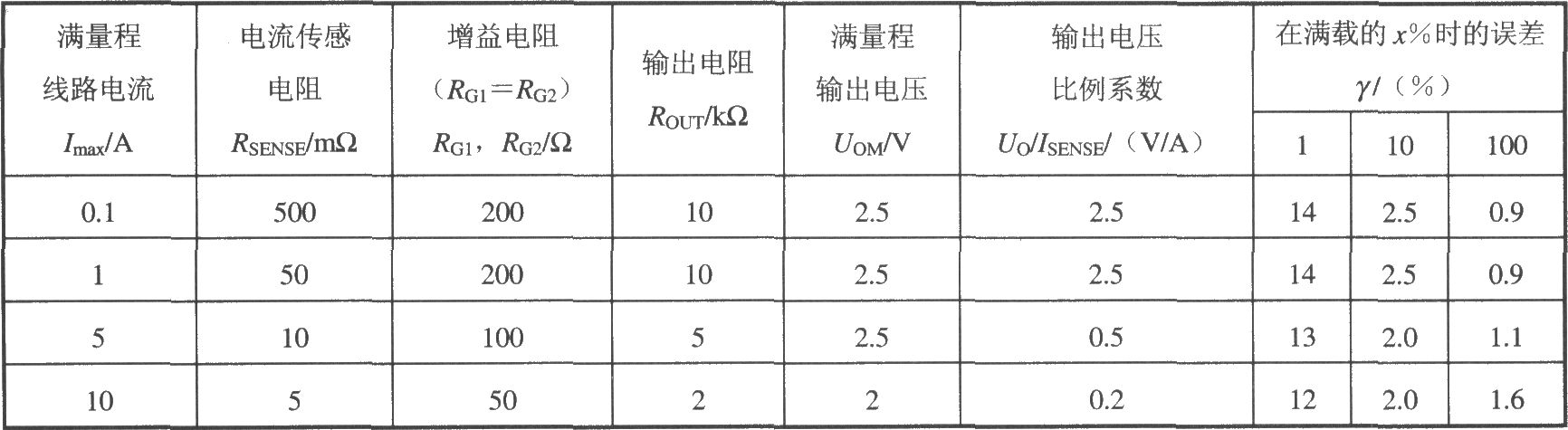

。R1、ROUT分别为上拉电阻及输出电阻。使用MAX472时可按照下表来选取外围元件值。
