D/A转换器的电流环接口(隔离式可编程电压/电流传感器1B22)
发布时间:2011-5-26 08:50 发布者:
电路图分享
关键词:
1B22
,
电流传感器
,
电流环
D/A转换器的
电流
环接口
电路

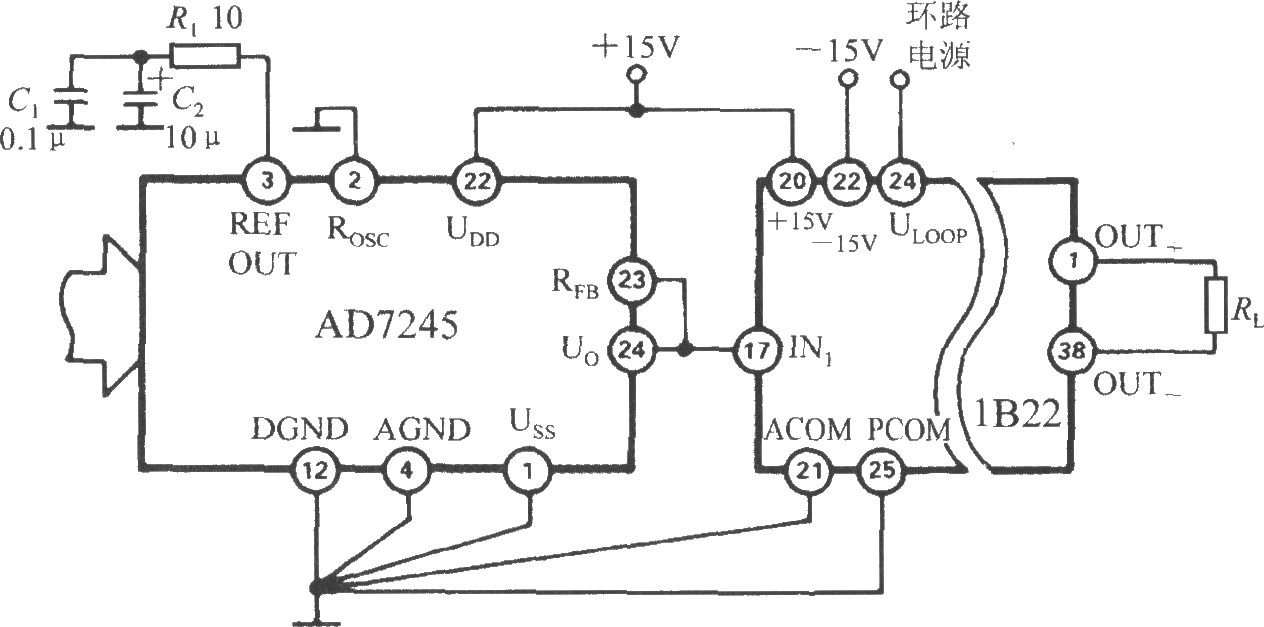

如图所示。该电路能将D/A转换器产生的模拟
电压
转换成隔离输出的4~20mA电流。D/A转换器可选用AD7245(12位
DAC
)等型号,将其输出电压范围设定为0~10V。利用1B22还可实现电路隔离及输出过电压保护。
