多功能传感信号调理器AD694用作数/模转换器(DAC)的电流环接口电路

发布时间:2011-5-26 08:49    发布者:电路图分享
关键词: AD694 , DAC , 电流环 , 接口电路 , 信号调理器

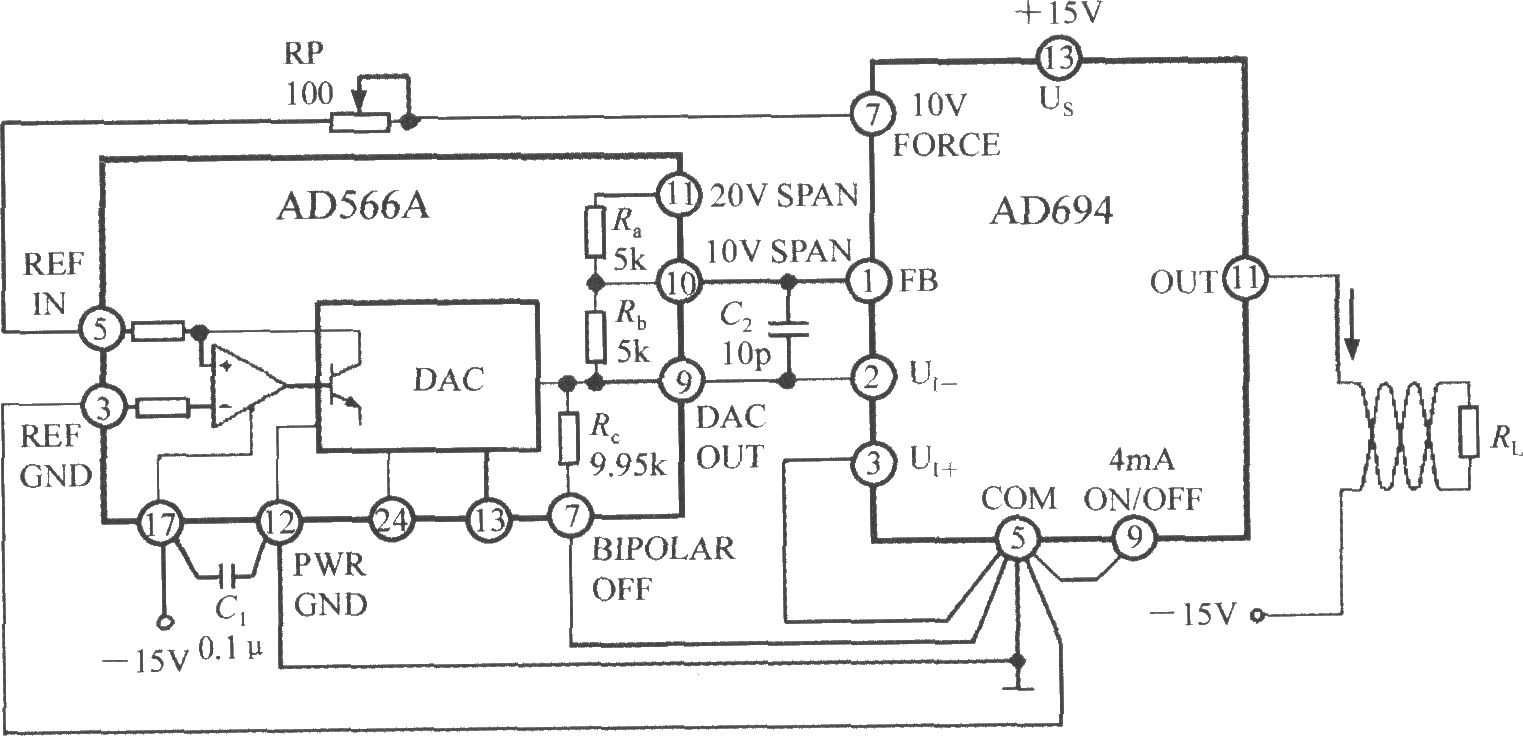

AD694可用作数/模转换器(DAC)的电流环接口,实现“数字量→电压信号→电流信号”的转换。DAC的电流环接口电路如图所示。AD566A为高速12位DAC,其输出端(DAC OUT)接AD694的UI-端,UI 端接地。AD694采用±15V双电源供电,并给AD566A提供基准电压。利用AD566A的内部电阻网络将AD694配置成10V满刻度输入。C2为频率补偿电容。RP为满刻度调整电位器,不需要调整时可用50Ω的固定电阻来代替电位器。
