精密电流/电压转换器RCV420的典型应用电路
发布时间:2011-5-26 08:47 发布者:
电路图分享
关键词:
RCV420

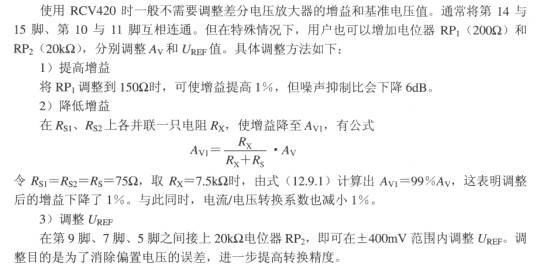

RCV420的典型应用
电路
如图所示。它采用±15V(或±12V)双电源供电。C1和C2为正、负电源的退耦
电容
,需采用1μF钽电容并且在安装时要尽量靠近RCV420的电源引脚。CT端、RCV COM端和REF COM端必须单点接地并使接地
电阻
为最小,以免形成地线回路而引起转换误差。当II=4~20mA时,Uo=0~ 5V。C3为降噪电容,取C3=0.1μF时,可将基准
电压
输入端的噪声电压降低到25μV(峰-峰值),减小50%。
