上海新时达电梯控制柜(PLC 变频器)
发布时间:2011-5-25 10:27
发布者:circuit_share

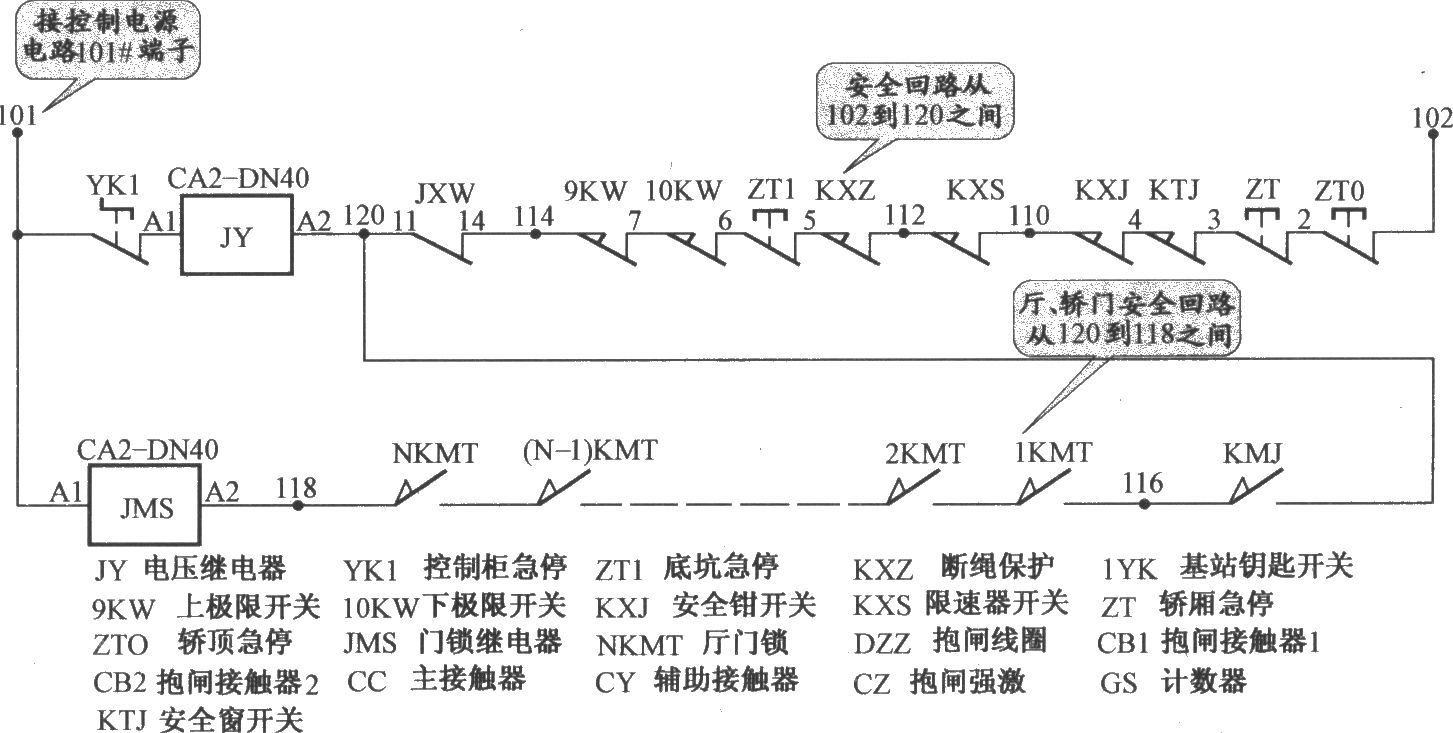

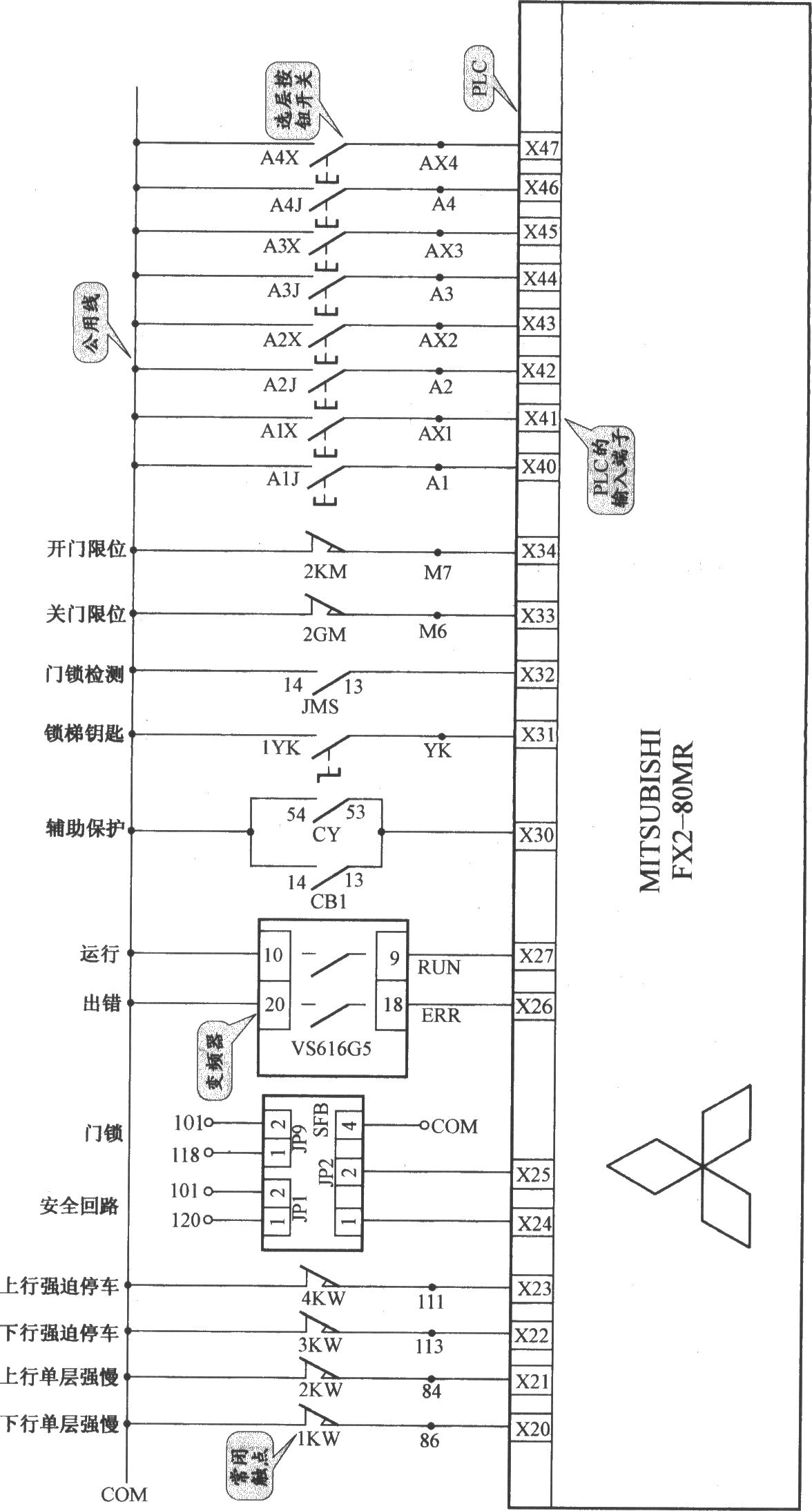

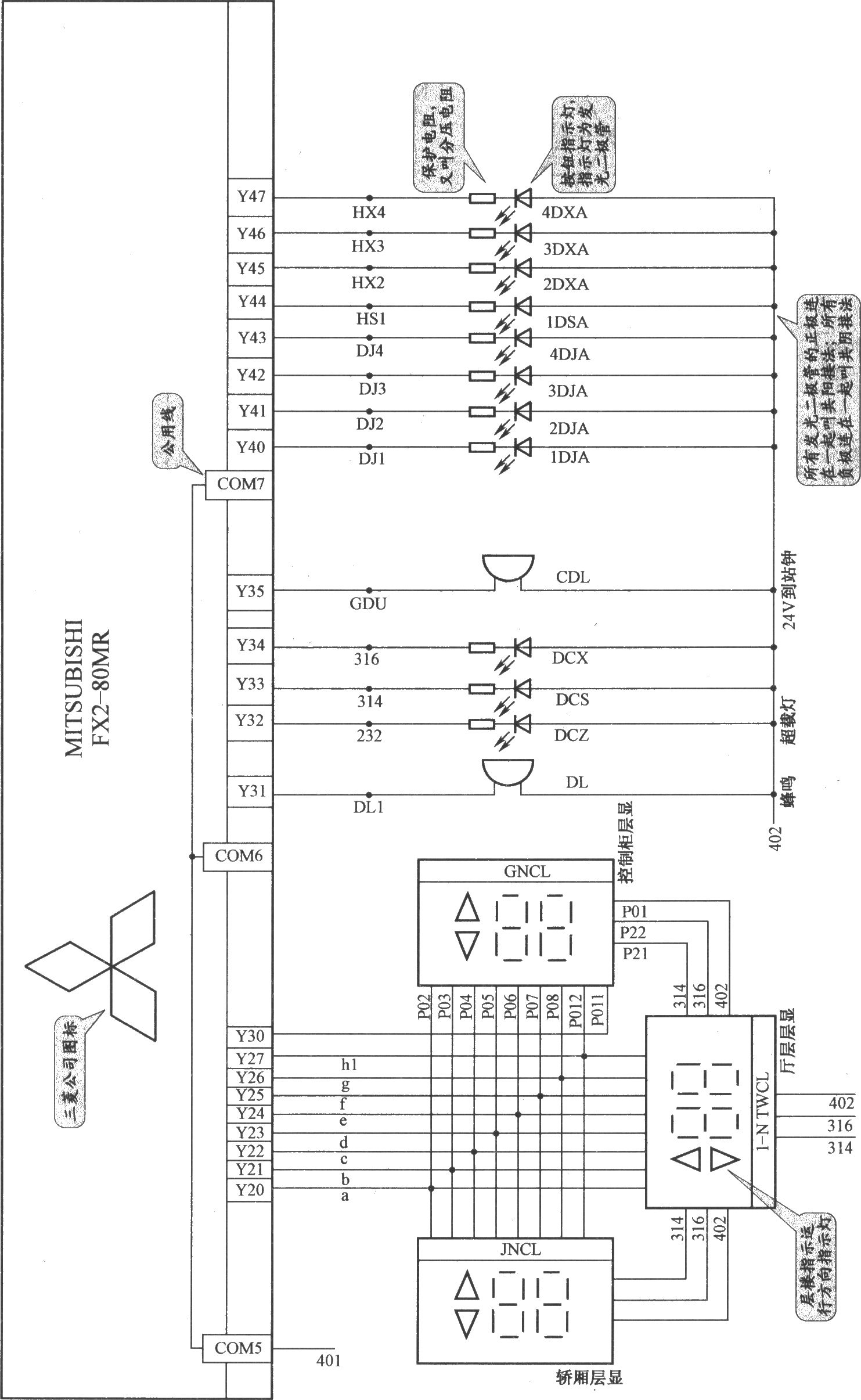

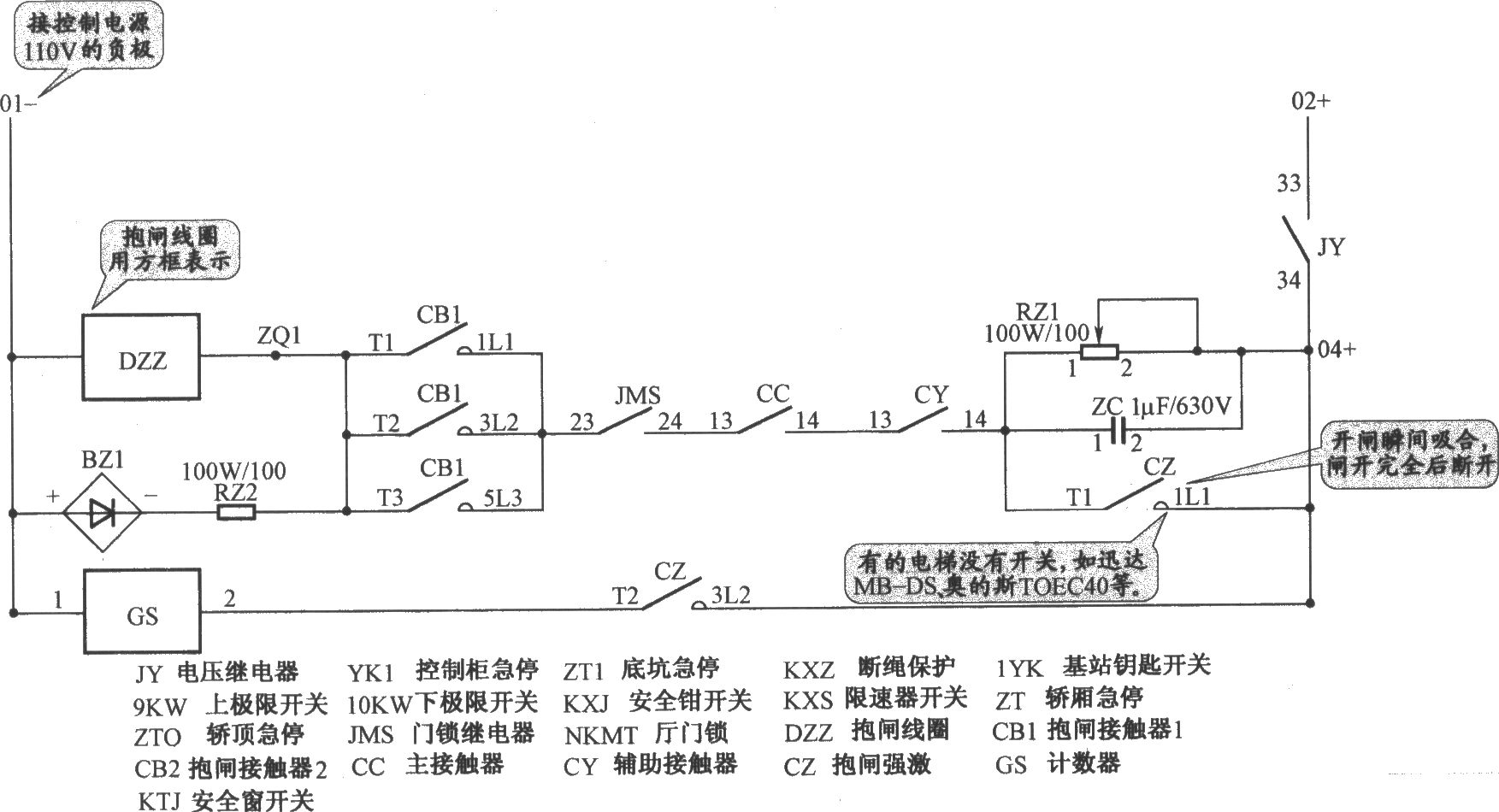

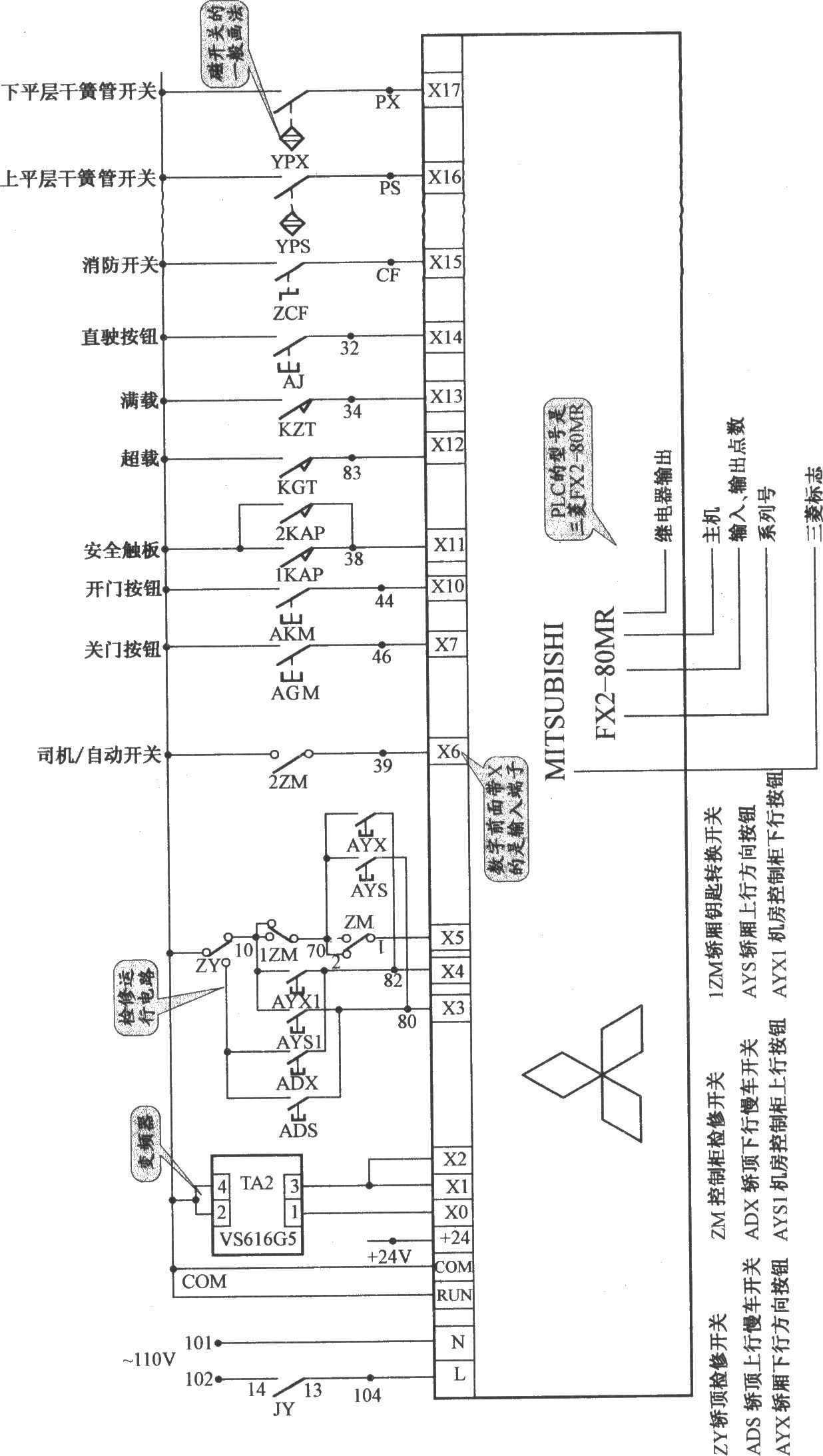

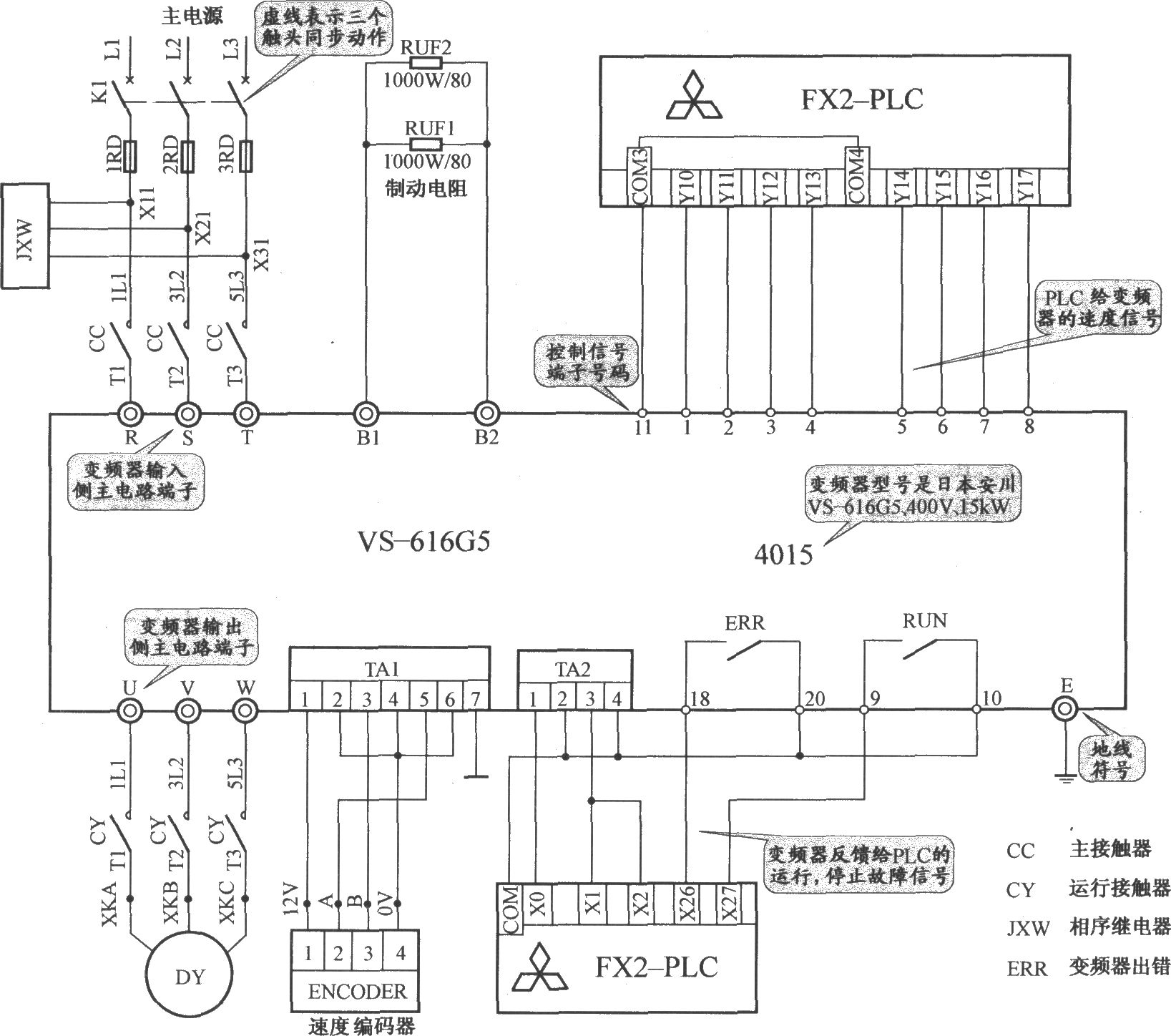

上海新时达电梯主电路:![]() 上海新时达电梯控制电源电路: ![]() 上海新时达电梯安全回路电路: ![]() 上海新时达电梯抱闸电路: ![]() 上海新时达电梯控制电路(1): ![]() 上海新时达电梯控制电路(2): ![]() 上海新时达电梯控制电路(3): ![]() 上海新时达电梯控制电路(4) ![]() 上海新时达电梯照明电路: ![]() |
上海新时达电梯主电路:![]() 上海新时达电梯控制电源电路: ![]() 上海新时达电梯安全回路电路: ![]() 上海新时达电梯抱闸电路: ![]() 上海新时达电梯控制电路(1): ![]() 上海新时达电梯控制电路(2): ![]() 上海新时达电梯控制电路(3): ![]() 上海新时达电梯控制电路(4) ![]() 上海新时达电梯照明电路: ![]() |
