可靠性好的交流固体继电器电路

发布时间:2011-5-25 10:10    发布者:circuit_share
关键词: 继电器
交流固体继电器(AC·SSR)亦称交流无触点开关,在计算机控制等逻辑控制电器中可达到以弱控强和弱强隔离的目的。本文向读者推荐一种简单好用、性能稳定、便于自制的交流固体继电器。由于它对元器件指标要求不高,从而降低了成本。

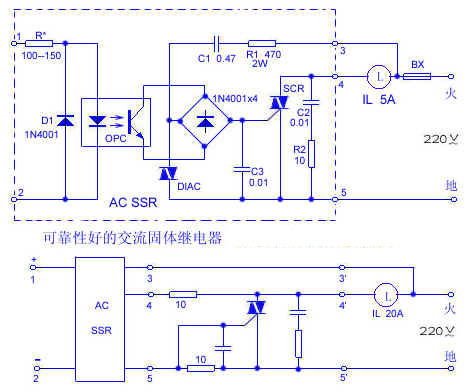

下图是本交流固体继电器的电路图,其中DIAC是双向二极管,用以保证双向可控硅SCR的可靠导通;在双向可控硅导通后,DIAC用来保护光敏三极管免于击穿;又利用DIAC的导通稳压特性和电容C1的移相作用,使触发支路的功率降低。由于使用了DIAC,使得许多在其它电路中不易触发而被筛选掉的可控硅能够重新使用,并稳定地工作。



图中R*一般选100~150Ω,主要考虑是使光电耦合器OPC工作可靠;D1为保护光电耦合器而设。交流经R1与C1构成的阻容支路由D2~D5整流作为触发回路的激励源,R2与C2为阻容吸收网络,防止感性负载下的误触发;C3用于抑制高频干扰。

双向二极管选北京椿树整流器厂生产的DIAC,转折电压VBO≥20V,曲复电压≥5V即可(峰值输出电流一般都满足触发要求);光电耦合选北京光电器件厂的GD310~315中任一种均可;双向可控硅没有严格要求,只要是好管子,一般都能用。
