业界首款单芯片双通道可调光LED照明驱动芯片（Marvell）
发布时间：2011-5-24 10:29
发布者：eechina
关键词：
LED驱动

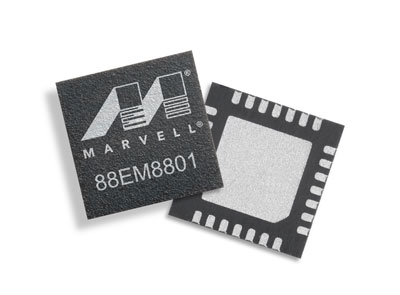

美满电子科技（Marvell)推出全球第一款双通道智能LED驱动芯片88EM8801。该芯片采用了Marvell公司独特的电源技术，并借助于公司在高集成和先进的混合信号技术方面的深厚实力，将原本需要多个驱动芯片、微控制器和很多分立元件实现的高端照明功能集成到一个单芯片中。Marvell 全新的88EM8801驱动芯片外形小巧，具有片上智能数字控制功能，可帮助客户将高端照明和控制功能轻松应用到主流的专业和消费类照明产品中，如筒灯、兼容Zhaga的LED模块、PAR射灯、AR灯、A19和MR灯泡。
88EM8801是全新Marvell 8800系列LED照明驱动芯片中的首款产品。该产品系列具备智能数字控制功能，可大幅降低系统设计复杂度并减少实现高端照明功能所需的工程投入。通过独特的电流调整功能，全新的8800系列可使用分档级别较低的LED从而降低系统成本，但在LED灯具制造过程和整个长寿命周期内都可维持均恒的光通量和色温。此外，8800系列还可通过智能脉宽调制（PWM）调光控制电路和其它数字调光控制机制实现最低达0.1%的深度调光。 除了可减小LED驱动电路的尺寸、降低设计复杂度和成本外，智能的88EM8801在带来高品质光输出的同时降低了LED元件开销，这部分成本一般占据LED灯泡总成本的60%。凭借Marvell的双通道驱动技术，88EM8801提供了一种卓越的解决方案，可混合和控制不同颜色的LED，以实现高的色显指数（CRI）和每瓦流明数。而且，8801解决方案可提供高达95%的效率，同时还提供一个片上的无线照明控制通信接口。 Marvell公司目前已开始向主要的OEM厂商提供88EM8801的样片和评估板。 产品概述： Marvell的88EM8801内置四个大功率MOSFET、一个I2C接口和一个一次性编程（OTP）存储器块，可以精确和有效地进行每个LED串的电流控制。这是通过预先在OTP存储器写入校准和补偿数据或通过经由PWM和I2C接口的调光控制信号来实现的，可达到目标的光规格。由于高集成度，88EM8801省去了诸如MOSFET和整流二极管等大部分外部元件，极大地节省了材料清单（BOM）成本和电路板空间。此外，88EM8801配置了双通道同步整流降压拓扑结构，可提供高达95%的效率。 产品详细信息包括： •独立控制两个LED串，允许红色LED与冷白色或蓝绿色LED混合实现暖色温和高色显指数 •高达40V直流输入 •一个LED通道的电流可高达1000mA，另一个LED通道为500mA •双通道DC / DC同步降压，内置MOSFET •高达800 kHz的高开关频率，可减小元件尺寸 •片上OTP存储器块可预先存储补偿和校准数据 •分辨率达10位的PWM控制可实现0.1%深度调光 •I2C接口支持OTP存储器编程和通信协议，如ZigBee、WiFi和电力线通信（PLC） •PWM调光输入控制 •输入纹波消除 •软启动 •过流和过温保护 •欠压锁定 |
