通用多功能报警和定时器(555)
发布时间:2011-5-20 10:41 发布者:
circuit_share
关键词:
555
,
报警
,
定时器

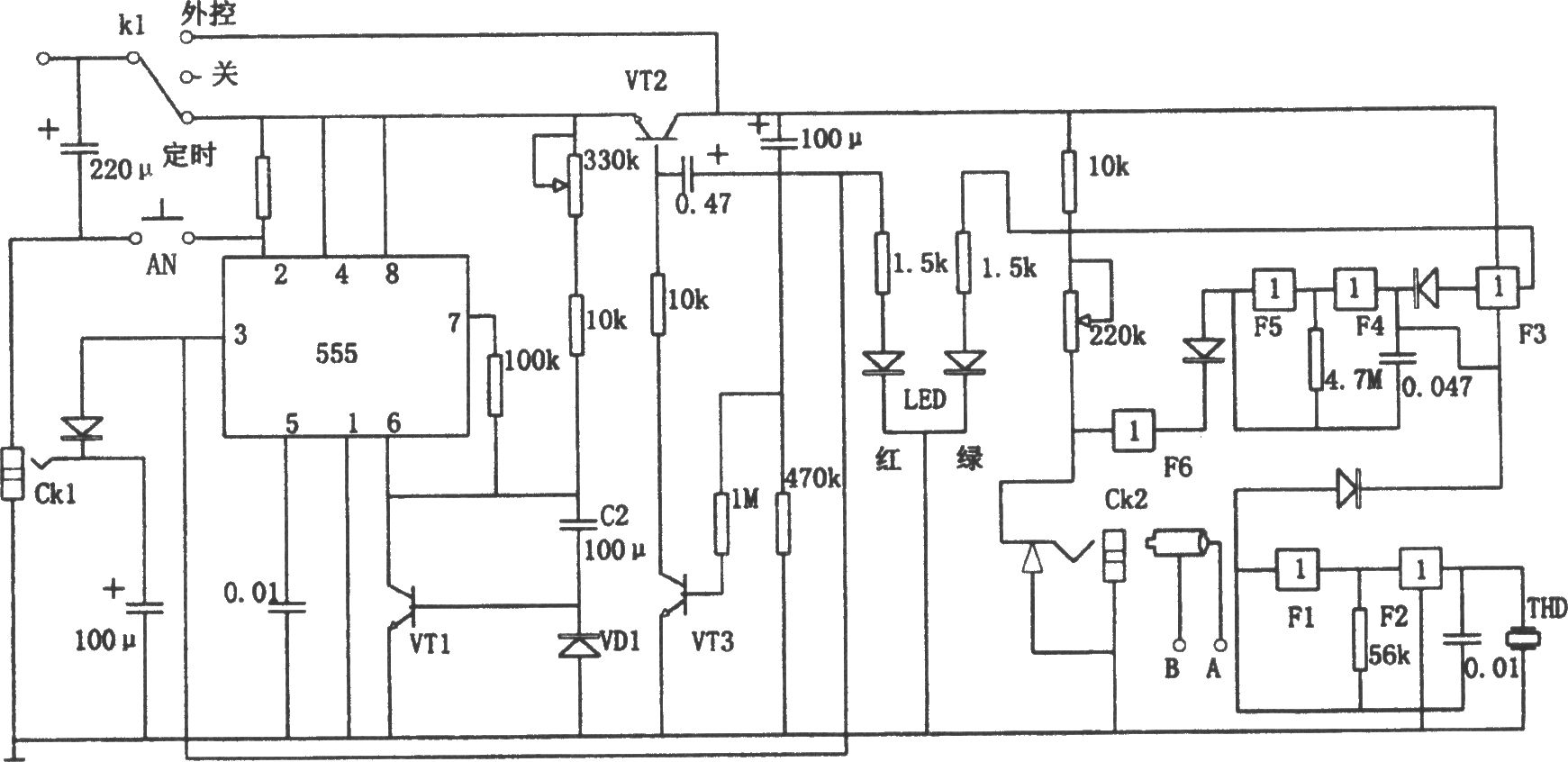

如图所示为通用多功能报警和定时
电路
。该电路的定时范围可从5分钟到3小时。定时元件C2、VD1和VT1组成
555
电路的倍增
电容
。从CK1插座定时输出6~9V的直流
电压
,可供收音机等定时工作。置K1到定时挡,按下AN,555③脚输出高电平(6~9V),同时VT2断开。当定时时间到时,555的3脚变为低电平,CK1无电压输出,VT2导通,F1和F2的报警电路产生20秒报警声和F3到F5产生的光报警。A、B端可外接各种
传感器
组成附加的声光报警电路。
