555构成的自动定时间歇灌溉控制电路
发布时间：2011-5-20 10:38
发布者：circuit_share

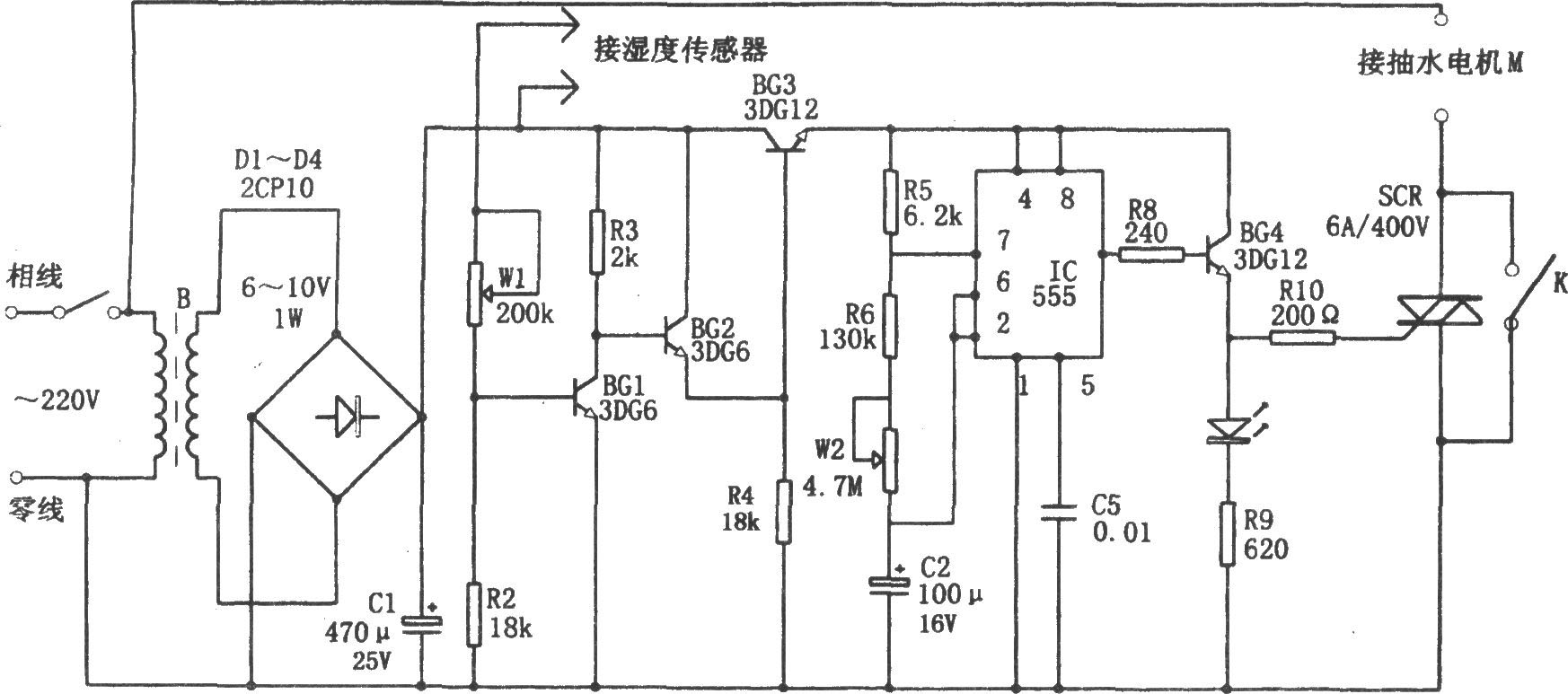

 如图所示为自动定时间歇灌溉控制电路。该控制电路由降压整流电路、开关控制电源、多谐振荡器(555、R5、R6、W2、C2)和双向可控硅SCR 控制电路等组成。 图中要接的湿度传感器可为两个有铜帽的石墨棒。当土壤干燥时，两石墨棒间的导电率低，呈现的电阻大，经分压后将使BG1截止、BG2和BG3导通。相应多谐振荡器因得电而起振，其振荡周期为T=0.693(R5 2R6 2Rw2)C2。其中t充=0.693(R5 R6 Rw2)C2，t放=0.693(R6 Rw2)C2。调节电位器W2可改变振荡周期T和占空比。t充即抽水电机M的抽水时间，t放即抽水电机M的断电间歇时间。当土壤潮湿时，相应两石墨棒间呈低阻，BG1导通，BG2和BG3截止，多谐振荡器因无电源供电而停振，且使BG4管截止，SCR截止，相应抽水电机不工作。 本电路接上湿度传感器后，可对土壤湿度自动进行检测，并可适时自动定时间歇灌溉。 |
