555构成的放大曝光时间自动控制仪
发布时间：2011-5-20 10:37
发布者：circuit_share

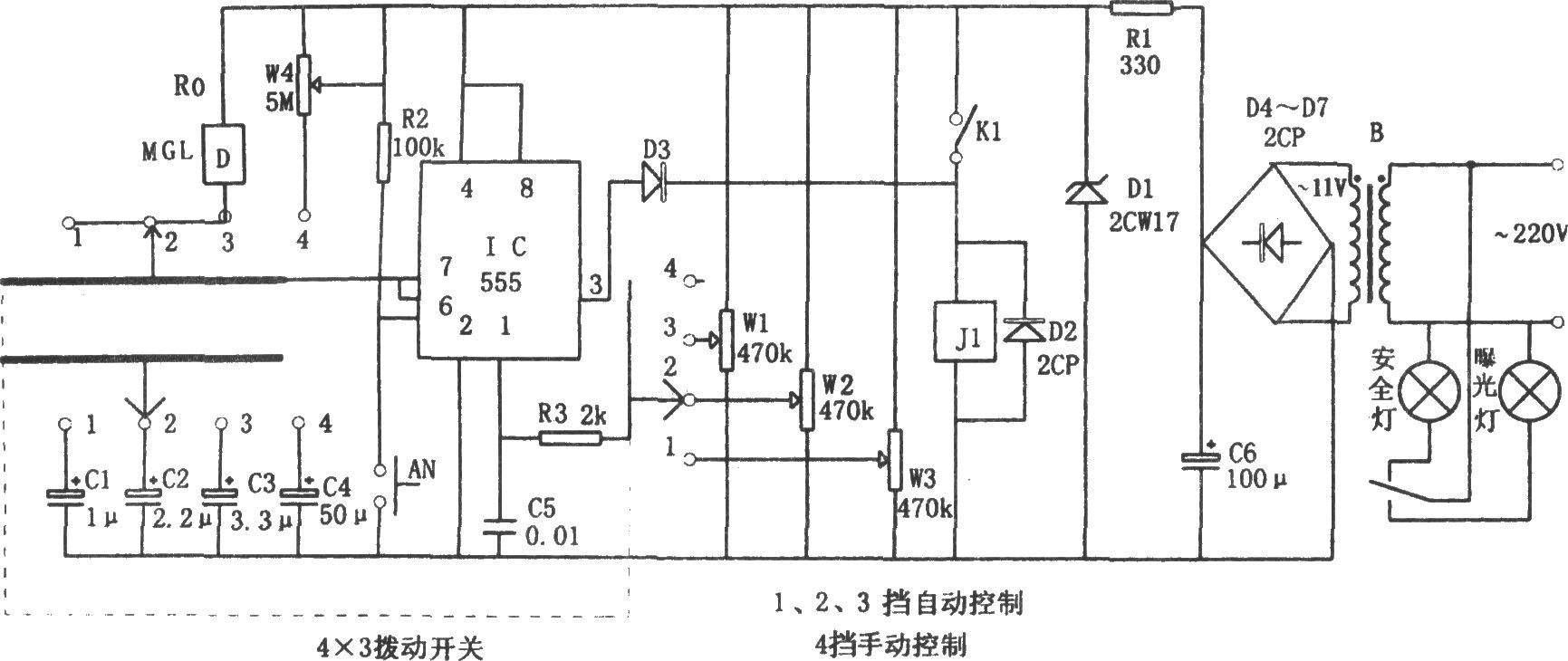

 如图所示为放大曝光时间自动控制电路。该电路由降压整流电路、单稳态定时电路和继电器控制电路等组成。单稳态定时电路由IC(555)和光敏检测头R0、电容器C1～C4等组成，定时大小取决于电路的充放电时间常数。其中R0为光敏电阻。拨动开关K2对应有四挡曝光方式，1、2、3挡为自动控制，分“亮”、“正常”、“暗”三种曝光量，4挡为手动控制。 曝光时，光线通过底片、镜头照射到放大纸上，再反射到光敏检测头R0上。R0的内阻将因光照强弱而变大变小，从而决定曝光时间的长短。底片厚者，透光率低，相纸反射光弱，R0呈现电阻大，定时电容器C1充电时间长。当电容器充电到使IC⑥脚电位达到2/3VDD时，555复位，③脚输出的低电平使继电器J释放。反之，底片薄者，R0呈现电阻小，曝光时间短。 利用本电路可以实现在放大照相时对底片的厚薄程度自动进行检测，从而对曝光时间自动进行控制。 |
